Máquina portátil de barras colectoras

La máquina portátil de barras colectoras DXJ™ 3 en 1 integra punzonado, corte y doblado en un diseño compacto y ligero con una precisión de ±0.1mm. Ideal para construcción en sitio y mantenimiento de emergencia, ofrece una fabricación eficiente en campo para aparamenta eléctrica.

Hogar ➜ Productos ➜ Máquina portátil de barras colectoras

DXJ | Fabricante y proveedor de máquinas portátiles de barras colectoras de alta calidad

DXJ es un fabricante y proveedor profesional de máquinas portátiles de procesamiento de barras colectoras de alta calidad ubicado en Jinan, China. Con más de 16 años de experiencia, nos especializamos en el diseño, la producción y la exportación de máquinas portátiles de barras colectoras tres en uno que integran funciones de doblado, corte y punzonado. Nuestros equipos para barras colectoras son ligeros, compactos y fáciles de transportar, lo que los hace ideales para construcción en sitio, mantenimiento de emergencia y talleres con espacio limitado. Se utilizan ampliamente en armarios de distribución, subestaciones, conductos de barras y fabricación de armarios eléctricos.
Mantenemos estrictos estándares de control de calidad y utilizamos componentes de alta calidad y tecnología hidráulica avanzada para garantizar una alta precisión (±0.1mm), un rendimiento estable y una larga vida útil. Como una fábrica china de máquinas portátiles de barras colectoras de confianza, ofrecemos precios competitivos, soluciones personalizadas y servicios posventa integrales a clientes de todo el mundo.

Envíenos un mensaje

Cómo comprar una máquina portátil de barras colectoras adecuada

Según el grosor y el ancho específicos de sus materiales, nuestros ingenieros técnicos le recomendarán la configuración ideal de la máquina para satisfacer exactamente sus necesidades. La serie de máquinas portátiles de barras colectoras DXJ™ cuenta con tres modelos distintos diseñados para una fabricación versátil en campo:

· DXJ-150: Diseñada para aplicaciones estándar, capaz de procesar barras colectoras con un grosor máximo de 10mm y un ancho de hasta 150mm.

· DXJ-200A: Ofrece una capacidad mejorada, manejando sin esfuerzo barras colectoras de gran resistencia con un grosor máximo de 12mm y un ancho de hasta 200mm.

· DXJ-200B: Una variante modificada de la DHY-200A, este modelo especializado añade soporte para doblado vertical y está clasificado para un grosor máximo de barra colectora de 10mm y un ancho de hasta 125mm.

Modelo	DXJ-150	DXJ-200A	DXJ-200B
Ancho/grosor máximo de doblado	10mm/150mm	12mm/200mm	/
Ancho/grosor máximo de doblado vertical	/	/	10mm/125mm
Salida hidráulica de doblado	18Ton	30Ton	35Ton
Ancho/grosor máximo de corte	10mm/150mm	12mm/200mm	12mm/200mm
Salida hidráulica de corte	15Ton	20Ton	20Ton
Ancho/grosor máximo de punzonado	10mm/150mm	12mm/200mm	12mm/200mm
Salida hidráulica de punzonado	31Ton	35Ton	35Ton
Profundidad de garganta	95mm	110mm	110mm
Presión nominal	70MPa(high)/ 7Mpa(low)	70MPa(high)/ 7Mpa(low)	70MPa(high)/ 7Mpa(low)
Caudal nominal	0.8L/min(high), 2.5L/min(low)	0.8L/min(high), 2.5L/min(low)	0.8L/min(high), 2.5L/min(low)
Capacidad del tanque de aceite	7L	7L	7L
Potencia del motor	750W	750W	750W
Corriente	3.5A	3.5A	3.5A
Voltaje	220V 50HZ	220V 50HZ	220V 50HZ

¿Cuáles son las funciones de la máquina portátil de barras colectoras?

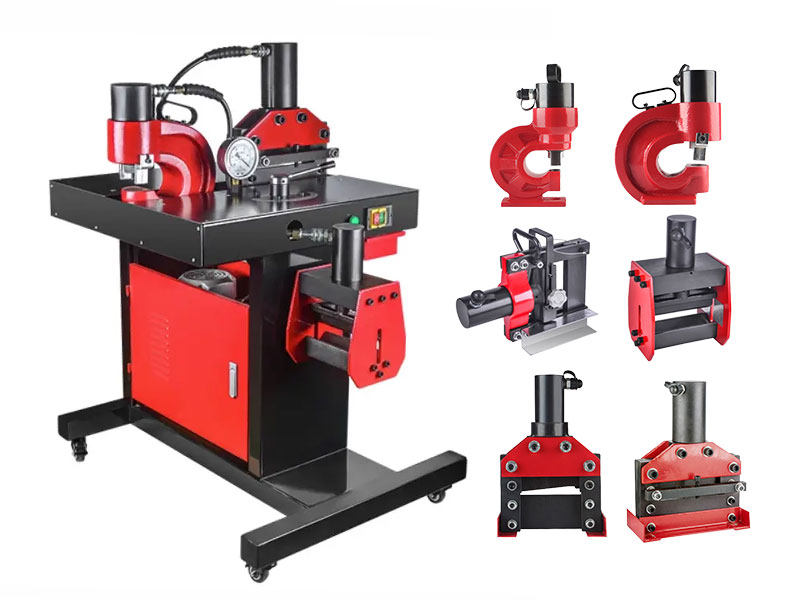

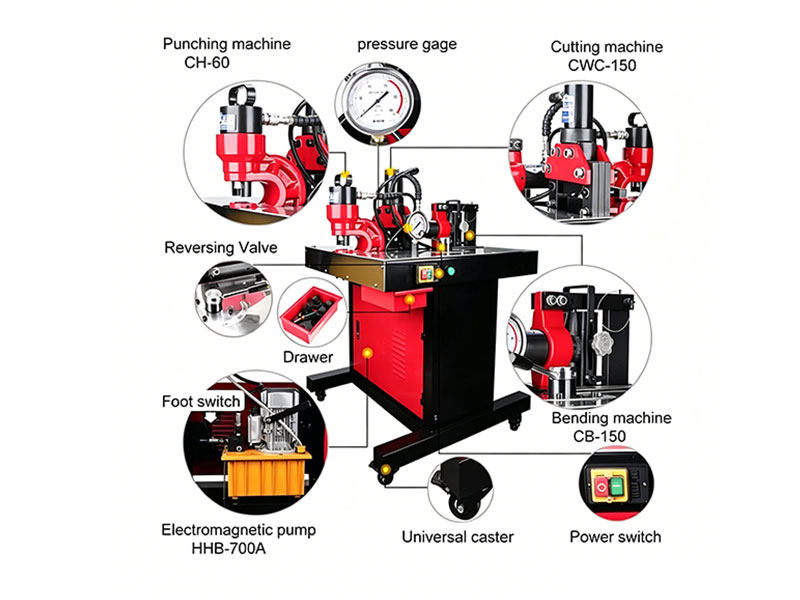

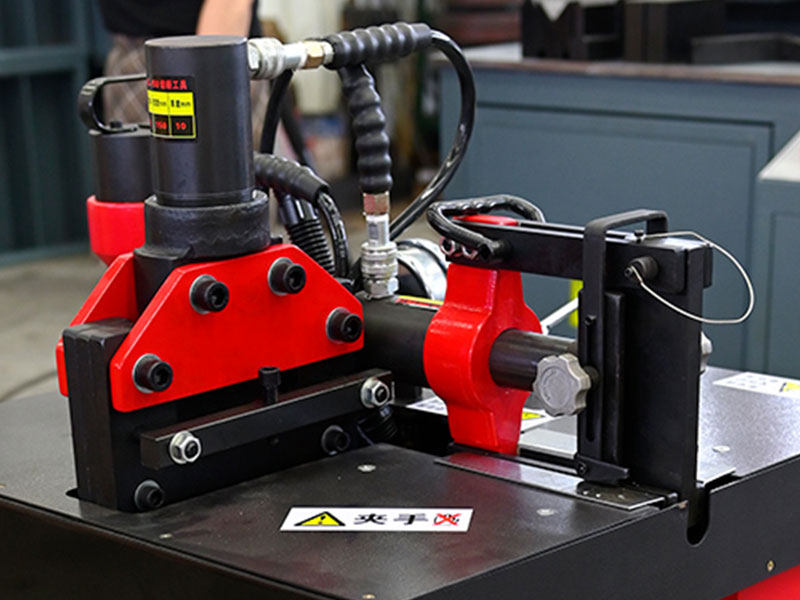

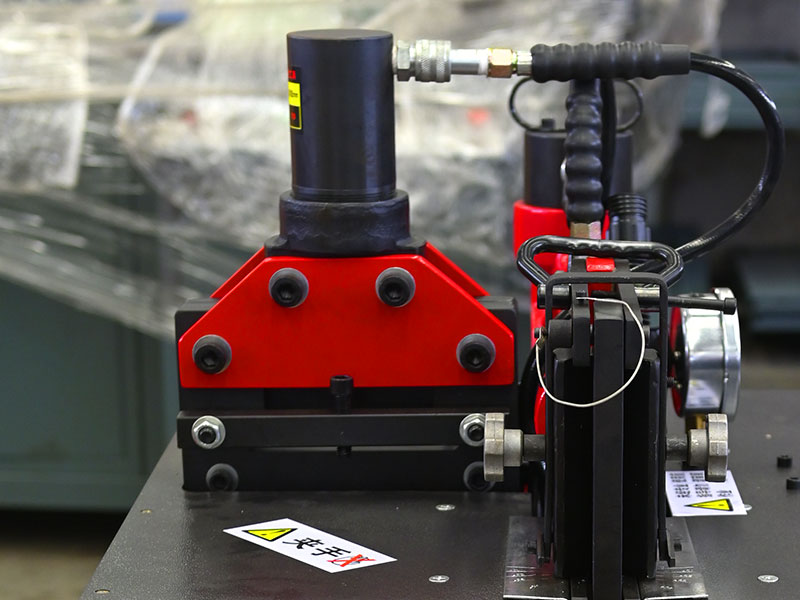

Nuestra máquina portátil de barras colectoras integra herramientas de doblado, punzonado y corte de alto rendimiento con una bomba hidráulica de alta resistencia. Con una estructura compacta y estilizada, está perfectamente diseñada para operaciones exteriores exigentes y obras de construcción eléctrica.

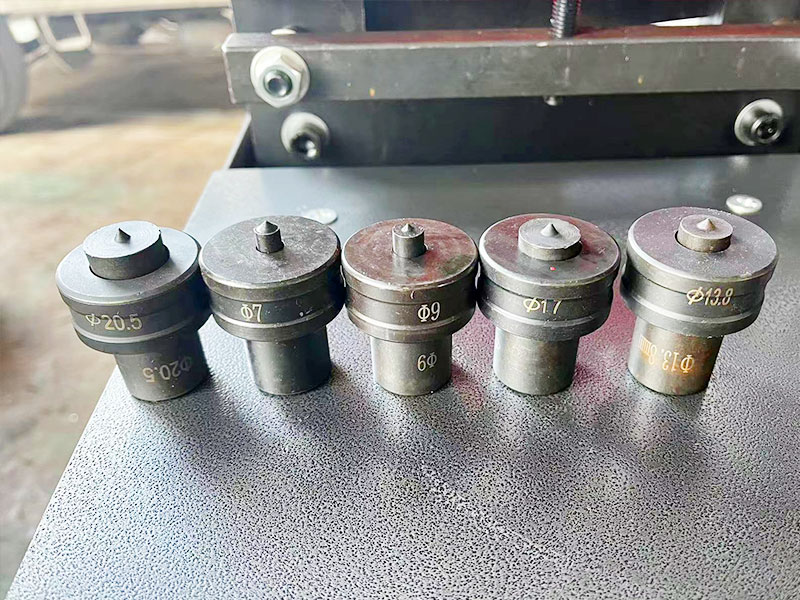

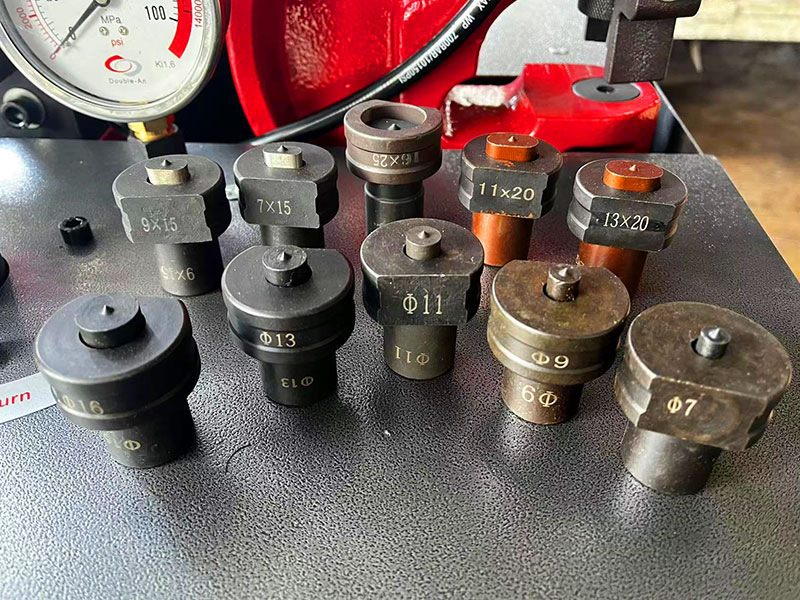

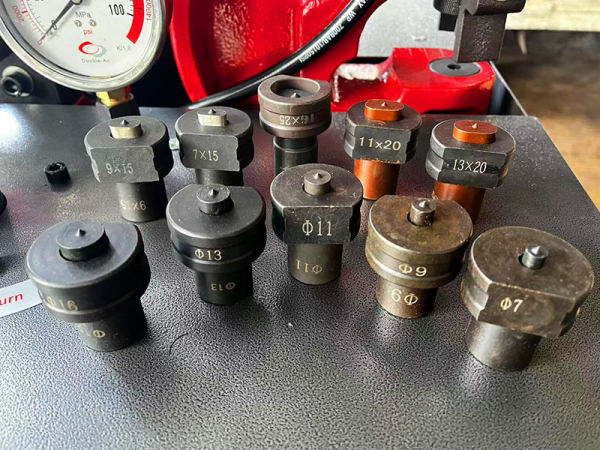

El sistema hidráulico utiliza una avanzada bomba de solenoide para proporcionar una potencia constante y fiable para ciclos de corte, doblado y punzonado sin interrupciones. En comparación con las bombas hidráulicas tradicionales, esta configuración de válvula de solenoide ofrece una potencia de salida significativamente mayor y una vida útil sustancialmente más larga. Para garantizar la disponibilidad operativa inmediata, cada máquina DXJ™ incluye de serie 5 juegos de troqueles de punzonado versátiles, satisfaciendo plenamente los requisitos convencionales de fabricación en sitio, como se detalla en la siguiente tabla:

Nombre	Especificación

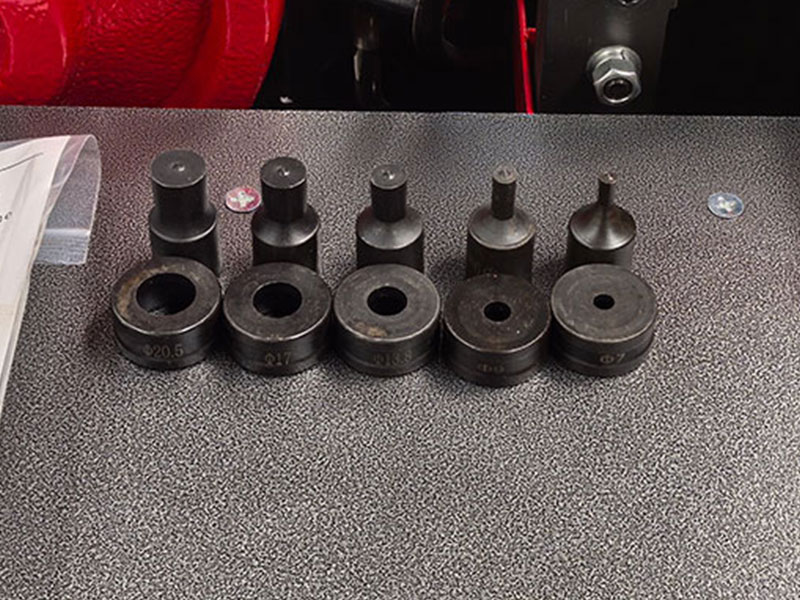

Molde de punzonado	Φ7, Φ9, Φ10.5, Φ13.8, Φ17, Φ20.5

¿Cómo usar la máquina portátil de barras colectoras?

Preparación

Comprobación y configuración: inspeccione los sistemas hidráulicos y los troqueles de DXJ™; prepare las barras colectoras de cobre/aluminio correctas.

Fijación y alineación: coloque la barra colectora en la mesa de trabajo y ajuste los accesorios para una alineación precisa.

Operación

Seleccionar unidad: gire la válvula direccional hasta la estación requerida de corte, punzonado o doblado.

Ejecutar: encienda el sistema hidráulico y presione el pedal para completar el procesamiento.

Tenga en cuenta que la capacidad de punzonado real para la misma especificación de troquel (por ejemplo, Φ13) puede variar entre distintos modelos de máquinas DXJ™. Independientemente del equipo, recomendamos estrictamente que el grosor de la barra colectora nunca exceda el límite nominal del troquel; por ejemplo, el grosor máximo permitido de procesamiento para un troquel Φ7 es de 6mm.

Modelo	DHY-150	DHY-200A	DHY-200B
Φ7	2-6mm	2-6mm	2-6mm
Φ9	2-8mm	2-8mm	2-8mm
Φ10.5	2-10mm	2-10mm	2-10mm
Φ13.8	2-10mm	2-12mm	2-12mm
Φ17	2-10mm	2-12mm	2-12mm
Φ20.5	2-10mm	2-12mm	2-12mm

¿Dónde comprar una máquina portátil de barras colectoras?

En el sector mundial de fabricación de máquinas CNC para barras colectoras, los proveedores chinos cuentan con una ventaja competitiva inigualable en relación calidad-precio. Como fabricante con amplia experiencia en el sector en China, DXJ™ ha establecido una cooperación estratégica a largo plazo con gigantes industriales de renombre mundial como ABB y Siemens. Juntos, desarrollamos e innovamos tecnologías avanzadas de automatización y fabricación compleja de barras colectoras, ofreciendo soluciones versátiles e inteligentes de procesamiento de barras colectoras a fabricantes globales de equipos eléctricos.

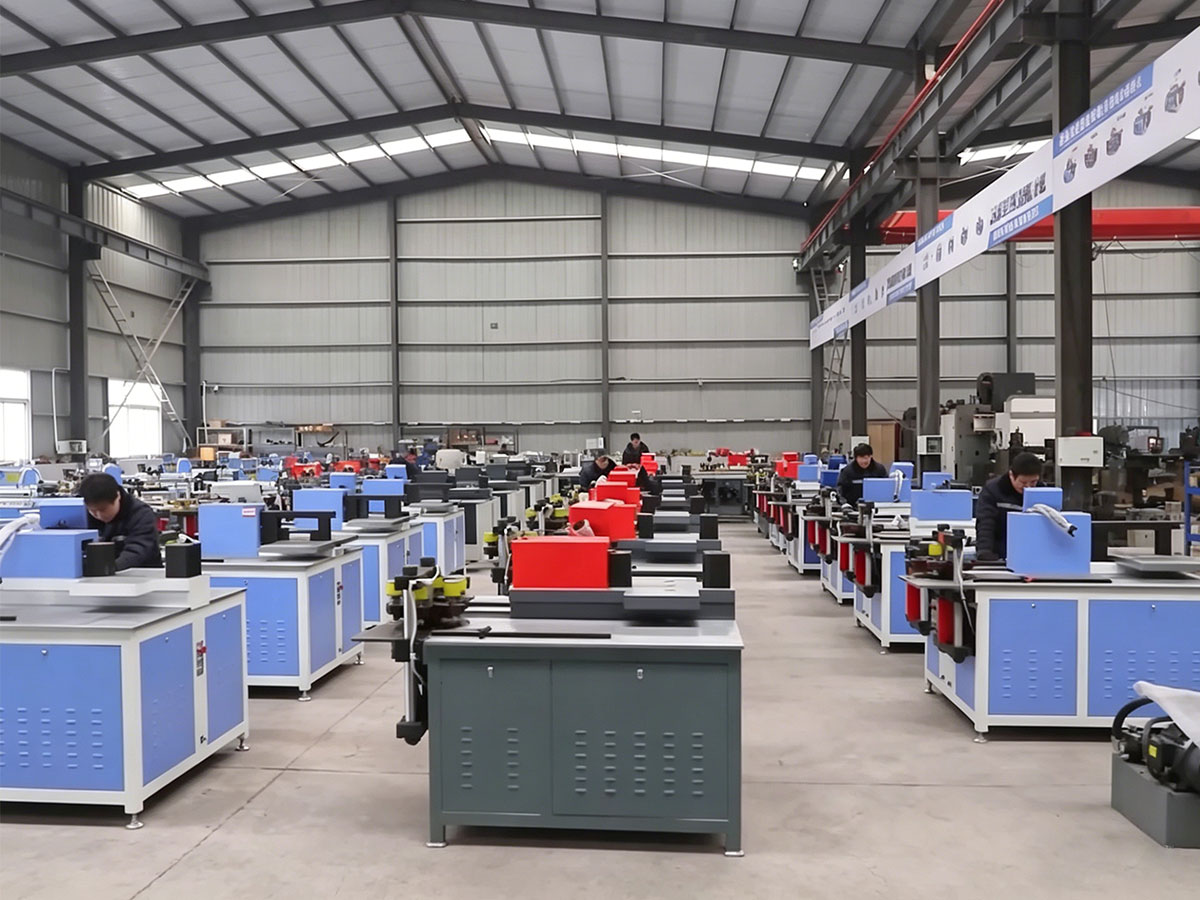

Impulsada por una visión de colaboración global, DXJ™ da una cálida bienvenida a empresas internacionales y a colegas del sector de fabricación de aparamenta para visitar nuestra fábrica de máquinas para barras colectoras de vanguardia en China para intercambios técnicos, inspecciones de campo y alianzas estratégicas.

Ventajas de la máquina portátil de barras colectoras

Compacta, altamente móvil y perfecta para instalación y mantenimiento en sitio.

La característica distintiva de esta máquina de barras colectoras DXJ™ es su portabilidad, que permite la fabricación inmediata en sitio y reparaciones de emergencia sin necesidad de trasladarla al taller. Al combinar herramientas separadas de punzonado, corte y doblado, permite la operación por una sola persona en espacios reducidos y ofrece una versatilidad excepcional para diversas especificaciones de cobre y aluminio.

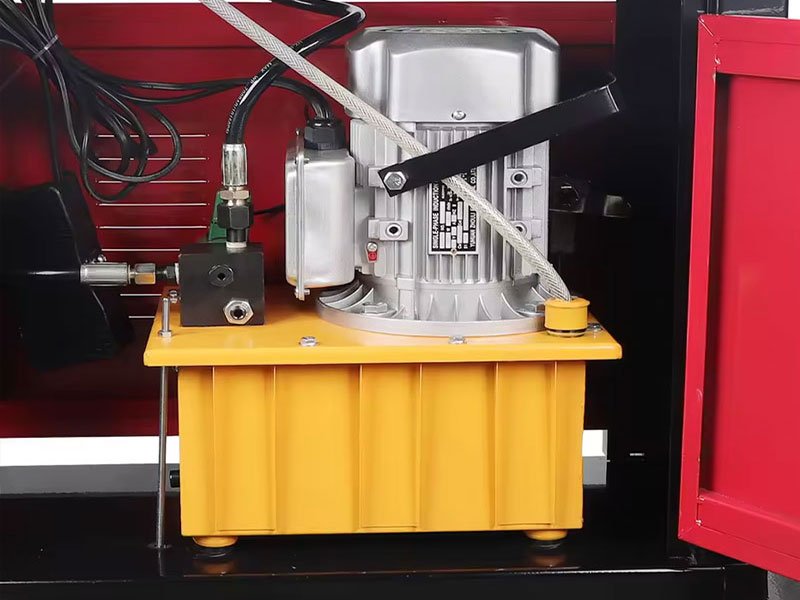

Bomba de solenoide eficiente y duradera para un control hidráulico preciso.

Nuestra máquina DXJ™ utiliza una bomba de solenoide para una regulación ultraprecisa del flujo de aceite, garantizando una fuerza motriz constante y estable. Esto proporciona una tensión uniforme durante la fabricación, produciendo secciones transversales de barras colectoras perfectamente lisas y sin rebabas.
En comparación con las bombas tradicionales, se enciende y se apaga al instante para responder rápidamente durante la construcción en sitio y las reparaciones de emergencia. Su estructura simplificada requiere prácticamente ningún mantenimiento y duplica eficazmente la vida útil de la máquina.
