MÁquina CNC 3 en 1 para barras colectoras

Diseñada por DXJ™, esta máquina CNC multifuncional y semiautomática cuenta con posicionamiento automático servo avanzado para ofrecer soluciones de doblado, punzonado y corte de barras colectoras de alta precisión.

Hogar ➜ Productos ➜ Máquina CNC de barras colectoras 3 en 1

Especializado en equipos de procesamiento de barras colectoras CNC y equipos de chapa metálica CNC

Somos un fabricante profesional dedicado a la I+D, producción, ventas y servicio de equipos de procesamiento de barras colectoras CNC y equipos de chapa metálica CNC. Los principales productos incluyen: máquinas de procesamiento de barras colectoras CNC, máquinas de punzonado y cizallado de barras colectoras CNC, máquinas de doblado de barras colectoras CNC, máquinas de procesamiento de barras de cobre de tres estaciones, equipos especiales para conductos de barras colectoras, etc., que se utilizan ampliamente en conjuntos completos de alta y baja tensión, transmisión y distribución de energía, nuevas energías, transporte ferroviario, equipos de comunicación y otros campos.

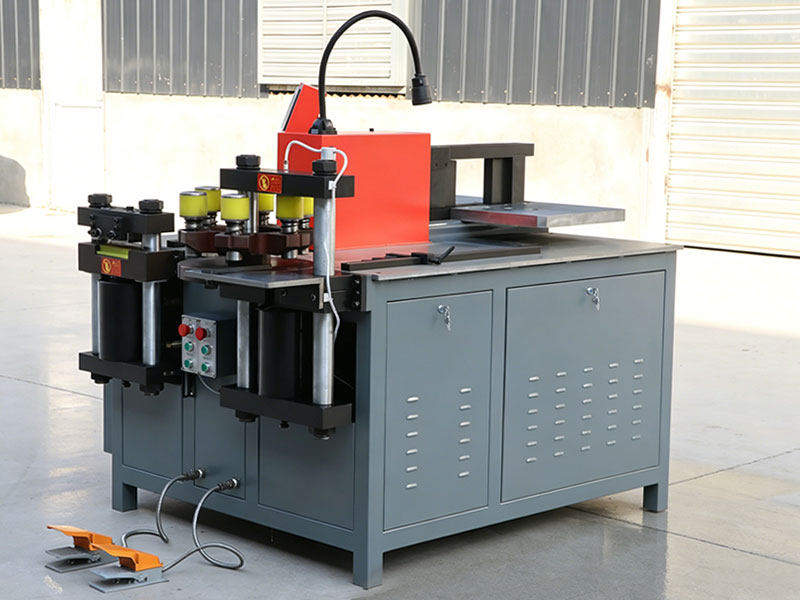

Nuestra máquina CNC 3 en 1 para barras colectoras está compuesta por unidades de doblado, punzonado y corte, equipada con tres estaciones hidráulicas independientes. Las tres estaciones de trabajo pueden operar simultáneamente sin interferirse entre sí. Permite un corte de barras colectoras de cobre sin rebabas, sin ángulo de colapso y sin desperdicio.

Adopta motor de cobre puro al 100%, matriz de punzonado Cr12MoV y matriz de doblado forjada 45# para una larga vida útil y alta resistencia al desgaste. La unidad de doblado está equipada con sistema Siemens PLC, compatible con 6 tipos básicos de doblado, incluidos en forma de L, Z y U, con ángulos de doblado especiales personalizados disponibles. La precisión de doblado alcanza ±0.5°. Sistema de control Siemens PLC, estable y fiable, transmisión directa del ángulo, con memoria, compatible con inglés/ruso/tailandés/más idiomas.

Envíenos un mensaje

Cómo comprar una máquina CNC para barras colectoras adecuada

El equipo de ingeniería de DXJ™ recomienda el modelo ideal de máquina para barras colectoras en función del grosor y el ancho máximos de sus materiales de procesamiento. Nuestra serie de máquinas CNC 3 en 1 para barras colectoras ofrece tres modelos equipados con bombas hidráulicas de 300KN, 500KN y 800KN, capaces de procesar barras colectoras de cobre de hasta 15mm/160mm, 16mm/260mm y 20mm/300mm respectivamente.

Nuestra máquina CNC todo en uno para barras colectoras DXJ™ consta de una unidad de corte, una unidad de punzonado y una unidad de doblado. Cada unidad está equipada con un sistema de accionamiento hidráulico independiente y puede ser operada por 3 personas al mismo tiempo. La unidad de doblado adopta el sistema Siemens PLC y admite seis tipos de modos de doblado de barras colectoras, incluidos los de forma de L, Z y U, con un rango de error de ±0.3°.

Modelo	DXJ-303CN	DXJ-503CN	DXJ-803CN
Espesor/ancho máximo de doblado	15mm/160mm	16mm/260mm	20mm/300mm
Error de doblado	±0.3º	±0.3º	±0.3º
Espesor/ancho máximo de corte	15mm/160mm	16mm/260mm	20mm/300mm
Diámetro de punzonado	Φ3.2-Φ35	Φ3.2-Φ35	Φ3.2-Φ35
Estaciones de punzonado	6	6	6
Presión del cilindro	300KN	500KN	800KN
Potencia del motor	4KW*3	5.5KW*3	7.5KW*3
Tensión de alimentación	380V 50HZ	380V 50HZ	380V 50HZ
Controlador PLC incluido	1 juego(Doblado)	1 juego(Doblado)	1 juego(Doblado)
Panel móvil HIM	1 juego	1 juego	1 juego
Idioma	Chino/Inglés/Ruso	Chino/Inglés/Ruso	Chino/Inglés/Ruso

¿Cuáles son las funciones de la máquina CNC para barras colectoras?

La máquina CNC para barras colectoras DXJ™ integra tres unidades de trabajo independientes: doblado, punzonado y corte, proporcionando una solución de fabricación versátil 3 en 1. Con solo cambiar los distintos troqueles en cada estación de trabajo independiente, los operarios pueden doblar sin esfuerzo barras colectoras de cobre o aluminio en varios ángulos y punzonar orificios de diversas formas y tamaños.
Para satisfacer plenamente los requisitos de procesamiento de barras colectoras de cobre de estándar convencional internacional, cada equipo DXJ™ incluye de serie un paquete completo de herramientas premium: 5 juegos de troqueles de doblado, 8 juegos de troqueles de punzonado, 1 juego de troqueles de gofrado y 1 juego de troqueles de corte, tal como se detalla en la siguiente tabla:

Molde de punzonado	Φ7, Φ9, Φ11, Φ13, Φ17, Φ21, Φ1318, Φ1721
Molde de doblado	Molde en forma de R3, R5, R10, R50, U
Molde de estampado	1 juego
Molde de corte	1 juego
Pedal	3 juegos

Servo Motor SSF060010TP
PLC Siemens
Motores industriales
Unidades de potencia hidráulica
Tornillo de rodillos de grado de puesta a tierra
Gabinete de control de la máquina de procesamiento de barras colectoras

¿Cómo usar la máquina CNC para barras colectoras?

La máquina CNC 3 en 1 para barras colectoras DXJ™ ofrece un funcionamiento altamente inteligente. En la primera puesta en marcha, los operarios solo necesitan introducir los parámetros del dibujo de la barra colectora —incluidos los ángulos de doblado, las longitudes de corte y las coordenadas de punzonado— en el programa PLC mediante una intuitiva pantalla táctil HMI. Estos programas se guardan permanentemente en la memoria del sistema y pueden recuperarse al instante para lotes futuros, eliminando por completo la introducción repetitiva de datos.

Una vez verificados los parámetros y seleccionadas las matrices correctas, el operario puede ejecutar sin problemas toda la secuencia de procesamiento de la barra colectora simplemente presionando el interruptor de pedal. No se requiere más intervención manual, lo que garantiza la máxima seguridad del operario al tiempo que aumenta drásticamente la productividad del taller.

En principio, la capacidad de punzonado del mismo troquel de punzonado con la misma especificación varía entre los distintos modelos de máquinas para barras colectoras DXJ™. Por ejemplo, el espesor máximo del material que puede manejar un troquel Φ13 depende en gran medida de la configuración específica del equipo. No obstante, para garantizar la máxima precisión de procesamiento y prolongar la vida útil de las herramientas, recomendamos estrictamente que el espesor de la barra colectora a procesar nunca exceda la especificación nominal del troquel de punzonado seleccionado; por ejemplo, un troquel de punzonado Φ7 está diseñado para un espesor máximo de punzonado de 6mm.
Para guiar a su taller hacia una producción segura y de alta eficiencia, los ingenieros técnicos de DXJ™ han definido el rango preciso de capacidad de punzonado para cada especificación de troquel en nuestros distintos modelos de equipo, tal como se detalla en la siguiente tabla:

Modelo	DXJ-303CN	DXJ-503CN	DXJ-803CN
Φ7	2-6mm	2-6mm	2-6mm
Φ9	2-8mm	2-8mm	2-8mm
Φ11	6-10mm	6-10mm	6-10mm
Φ13	6-12mm	6-16mm	6-20mm
Φ17	8-12mm	8-16mm	8-20mm
Φ21	8-12mm	8-16mm	8-20mm
Φ13*18	8-12mm	8-16mm	8-20mm
Φ17*21	8-12mm	8-16mm	8-20mm

¿Dónde comprar la máquina CNC para barras colectoras?

En el sector mundial de fabricación de máquinas CNC para barras colectoras, los proveedores chinos cuentan con una ventaja competitiva inigualable en relación calidad-precio. Como fabricante con amplia experiencia en el sector en China, DXJ™ ha establecido una cooperación estratégica a largo plazo con gigantes industriales de renombre mundial como ABB y Siemens. Juntos, desarrollamos e innovamos tecnologías avanzadas de automatización y fabricación compleja de barras colectoras, ofreciendo soluciones versátiles e inteligentes de procesamiento de barras colectoras a fabricantes globales de equipos eléctricos.

Impulsada por una visión de colaboración global, DXJ™ da una cálida bienvenida a empresas internacionales y a colegas del sector de fabricación de aparamenta para visitar nuestra fábrica de máquinas para barras colectoras de vanguardia en China para intercambios técnicos, inspecciones de campo y alianzas estratégicas.

Ventajas de la máquina CNC para barras colectoras

Posicionamiento automático totalmente servo y automatización de alto nivel.

Cada estación de trabajo de la máquina de barras colectoras de cobre DXJ™ integra un tornillo de rodillo accionado por servomotor de precisión. Mediante el avanzado sistema PLC, los operarios pueden controlar sin problemas las longitudes de procesamiento y localizar automáticamente las coordenadas exactas de parámetros para el punzonado o corte de barras colectoras. Esta excepcional precisión en el corte, doblado y punzonado garantiza que cada producto terminado cumpla con estrictos estándares de calidad, un factor crítico para aplicaciones eléctricas en las que la precisión determina directamente la seguridad operativa y la eficiencia.
Al mismo tiempo, la máquina CNC para barras colectoras DXJ™ procesa sin esfuerzo varios tipos y dimensiones de barras colectoras mediante un control inteligente PLC y versátiles combinaciones de troqueles. Esta extraordinaria adaptabilidad ofrece la máxima flexibilidad para diversos entornos de fabricación, permitiendo personalizar las barras colectoras a la perfección para aplicaciones industriales específicas.

Integración CNC de proceso completo para una consistencia de producto inigualable.

Impulsada por un controlador CNC Siemens de nueva generación y un marco PLC maduro, nuestra maquinaria ofrece un control sincronizado y ultrapreciso sobre cada ciclo de doblado, punzonado y corte. Al minimizar la intervención manual, garantizamos que cada barra colectora producida cumpla con estándares de calidad idénticos y repetibles.
Control coordinado multieje para maximizar la producción y la flexibilidad. Impulsada por tecnología CNC avanzada, la unidad de punzonado de nuestra máquina de procesamiento de barras colectoras admite control multieje (alineación simultánea de los ejes X e Y) para ejecutar tareas de fabricación complejas en una sola pasada, acortando drásticamente los ciclos de producción. Esta sincronización multieje aporta la máxima flexibilidad operativa a su taller, permitiéndole manejar diversos perfiles, formas y dimensiones personalizadas de barras colectoras con eficiencia sin interrupciones.
