¿Qué es una máquina para barras colectoras y cómo procesa barras colectoras de cobre y aluminio?
La importancia del procesamiento de barras colectoras en la fabricación eléctrica
En los sistemas modernos de energía eléctrica, las barras colectoras desempeñan un papel esencial en la distribución segura y eficiente de corrientes eléctricas elevadas. Estas barras metálicas conductoras, fabricadas habitualmente de cobre o aluminio, se utilizan ampliamente en equipos de conmutación, armarios de distribución, transformadores, paneles de control y equipos de energías renovables.
Sin embargo, las barras colectoras en bruto no pueden instalarse directamente en los sistemas eléctricos. Por lo general, requieren un procesamiento preciso, que incluye el corte a longitudes específicas, el punzonado de orificios de conexión y el doblado en formas personalizadas.
En este contexto, una máquina para barras colectoras se convierte en un equipo industrial importante. Al integrar varias funciones de procesamiento en un solo sistema, una máquina para barras colectoras permite a los fabricantes producir barras colectoras precisas, fiables y listas para la instalación, con mayor eficiencia y uniformidad.

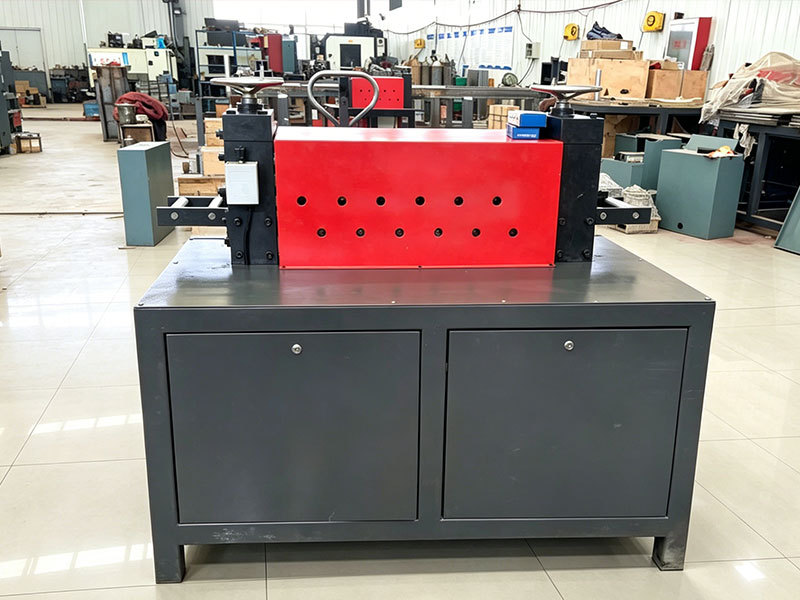

¿Qué es una máquina para barras colectoras?
Una máquina para barras colectoras, también conocida como máquina de procesamiento o máquina de fabricación de barras colectoras, es un equipo especializado diseñado para mecanizar barras colectoras de cobre y aluminio utilizadas en aplicaciones eléctricas.
A diferencia de las herramientas manuales tradicionales, las máquinas para barras colectoras utilizan sistemas hidráulicos, eléctricos o controlados por CNC para realizar operaciones de precisión como:
- Corte de barras colectoras
- Perforación de barras colectoras
- Doblado de barras colectoras
- Estampado y otros procesos personalizados
El objetivo principal de una máquina para barras colectoras es transformar barras planas de cobre o aluminio en componentes terminados que cumplan los requisitos exactos de los fabricantes de equipos eléctricos.
Por ejemplo, un fabricante de equipos de conmutación puede necesitar una barra colectora con dimensiones específicas, orificios de montaje y ángulos de doblado determinados. En lugar de realizar estas tareas manualmente, los operarios pueden utilizar una máquina para barras colectoras para completar todo el proceso de fabricación con mayor rapidez y precisión.
¿Cómo funciona una máquina para barras colectoras?
Aunque los distintos modelos pueden tener estructuras diferentes, la mayoría de las máquinas de procesamiento de barras colectoras siguen un proceso de trabajo similar.
La operación básica incluye:
- Preparación del material de la barra colectora
- Configuración de los parámetros de procesamiento
- Corte de la barra colectora
- Perforación de orificios o ranuras
- Doblado de la barra colectora con la forma requerida
- Inspección del producto terminado
Las máquinas CNC avanzadas para barras colectoras pueden controlar automáticamente el posicionamiento, las dimensiones y los programas de producción, lo que las hace adecuadas para entornos de fabricación a gran escala.
Principales funciones de procesamiento de una máquina para barras colectoras
1. Proceso de corte de barras colectoras
El corte suele ser el primer paso en la fabricación de barras colectoras.
Una máquina para barras colectoras corta las barras de cobre o aluminio a la longitud requerida de acuerdo con los planos de ingeniería o las especificaciones de producción.
En comparación con los métodos de corte manual, los sistemas profesionales de corte de barras colectoras ofrecen:
- Mayor precisión dimensional
- Bordes de corte más limpios
- Menor desperdicio de material
- Mayor velocidad de producción
El corte preciso es especialmente importante, ya que unas dimensiones incorrectas de la barra colectora pueden afectar a su instalación dentro de los armarios eléctricos y causar problemas durante el montaje.
Las máquinas modernas utilizan sistemas de corte hidráulico o herramientas de corte de precisión para garantizar resultados estables y uniformes.

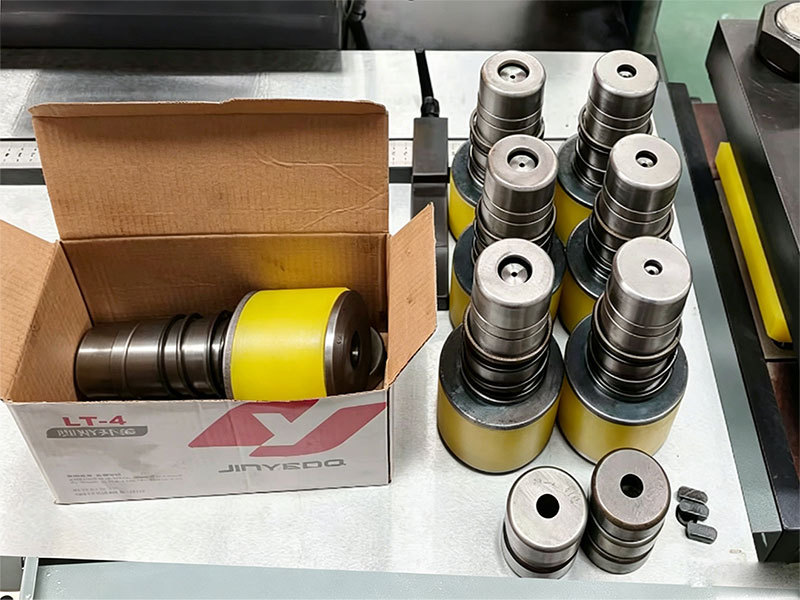

2. Proceso de perforación de barras colectoras
Después del corte, las barras colectoras suelen requerir orificios o ranuras para las conexiones eléctricas.
La función de perforación crea diferentes tipos de aberturas, entre ellas:
- Orificios redondos
- Orificios ovalados
- Orificios de montaje
- Ranuras de conexión
Estos orificios permiten conectar las barras colectoras con disyuntores, terminales, aisladores y otros componentes eléctricos.
Un sistema de perforación de barras colectoras de alta calidad garantiza que las posiciones de los orificios se mantengan precisas, lo que mejora la eficiencia de instalación y la fiabilidad de las conexiones eléctricas.
Los modelos controlados por CNC pueden posicionar automáticamente el material según las dimensiones programadas, reduciendo los errores de medición manual.
3. Proceso de doblado de barras colectoras
El doblado de barras colectoras es otra función esencial, ya que los armarios eléctricos suelen disponer de un espacio interno limitado.
Mediante una presión controlada y moldes especialmente diseñados, las máquinas para barras colectoras pueden crear diversas formas, como:
- Doblados en forma de L
- Doblados en forma de U
- Doblados en forma de Z
- Doblados verticales
- Diseños de doblado personalizados
El doblado preciso permite que las barras colectoras encajen perfectamente dentro de los equipos de conmutación y distribución eléctrica, manteniendo al mismo tiempo una distancia de aislamiento eléctrica adecuada.
Los sistemas modernos de doblado CNC pueden controlar con precisión los ángulos de doblado y compensar la recuperación elástica del material, mejorando la uniformidad en la producción en serie.
Funciones adicionales de las máquinas modernas para barras colectoras
Además de los tres procesos básicos de corte, perforación y doblado, algunas máquinas avanzadas para barras colectoras pueden realizar operaciones adicionales, entre ellas:
Estampado
El estampado puede añadir marcas de identificación, números de producto o información de fabricación en las barras colectoras, facilitando la gestión de la producción.
Retorcido
Algunas aplicaciones especiales requieren diseños de barras colectoras retorcidas para mejorar la flexibilidad de instalación o cumplir los requisitos de distribución eléctrica.
Desbarbado
Después del corte y la perforación, el desbarbado elimina los bordes afilados y mejora la seguridad durante la instalación.
Estas funciones adicionales hacen que las máquinas modernas para barras colectoras sean más versátiles para la fabricación eléctrica personalizada.
Diferentes tipos de máquinas para barras colectoras
Según los requisitos de producción, las máquinas para barras colectoras generalmente pueden dividirse en varias categorías.
Máquinas manuales para barras colectoras
Las máquinas manuales son soluciones sencillas y rentables, adecuadas para pequeños talleres o aplicaciones de mantenimiento.
Ventajas:
- Menor coste de inversión
- Fácil operación
- Movimiento flexible
Limitaciones:
- Menor eficiencia de producción
- Mayor dependencia de las habilidades del operario
- Precisión de procesamiento limitada
Máquinas hidráulicas para barras colectoras
Los modelos hidráulicos se utilizan ampliamente porque proporcionan una gran fuerza de procesamiento y un rendimiento estable.
Son adecuadas para:
- Fabricación de armarios eléctricos
- Producción de equipos eléctricos
- Fabricación de barras colectoras en volúmenes medios
Máquinas CNC para barras colectoras
Las máquinas CNC para barras colectoras representan el nivel avanzado de la tecnología de procesamiento de barras colectoras.
Utilizan sistemas controlados por ordenador para gestionar:
- Dimensiones de corte
- Posiciones de perforación
- Ángulos de doblado
- Programas de producción
Entre sus principales ventajas se incluyen:
- Alta precisión
- Calidad de procesamiento repetible
- Menores necesidades de mano de obra
- Mayor eficiencia de producción
Para los grandes fabricantes de equipos eléctricos, las máquinas CNC para barras colectoras son cada vez más populares porque mejoran tanto la productividad como la uniformidad de los productos.
Aplicaciones de las máquinas de procesamiento de barras colectoras
Las máquinas para barras colectoras se utilizan ampliamente en industrias que requieren conexiones eléctricas fiables.
Entre las aplicaciones habituales se incluyen:
- Equipos de conmutación de baja tensión
- Armarios eléctricos de alta tensión
- Sistemas de distribución eléctrica
- Fabricación de transformadores
- Paneles de control industrial
- Sistemas de alimentación para centros de datos
- Equipos de energías renovables
- Infraestructura de carga para vehículos eléctricos
A medida que continúa creciendo la demanda mundial de infraestructuras eléctricas, la tecnología eficiente de fabricación de barras colectoras se ha vuelto cada vez más importante.
¿Por qué elegir una máquina profesional para barras colectoras?
En comparación con los métodos tradicionales de procesamiento manual, una máquina profesional para barras colectoras ofrece ventajas significativas:
Mayor precisión de procesamiento
El corte, la perforación y el doblado precisos mejoran la calidad del producto y reducen los problemas de instalación.
Mayor eficiencia de producción
Varios procesos pueden completarse rápidamente sin transferir los materiales entre diferentes máquinas.
Menor desperdicio de material
El posicionamiento preciso minimiza los errores y mejora el aprovechamiento del material.
Mayor uniformidad de producción
Los sistemas automatizados garantizan que cada barra colectora cumpla los mismos estándares de fabricación.
