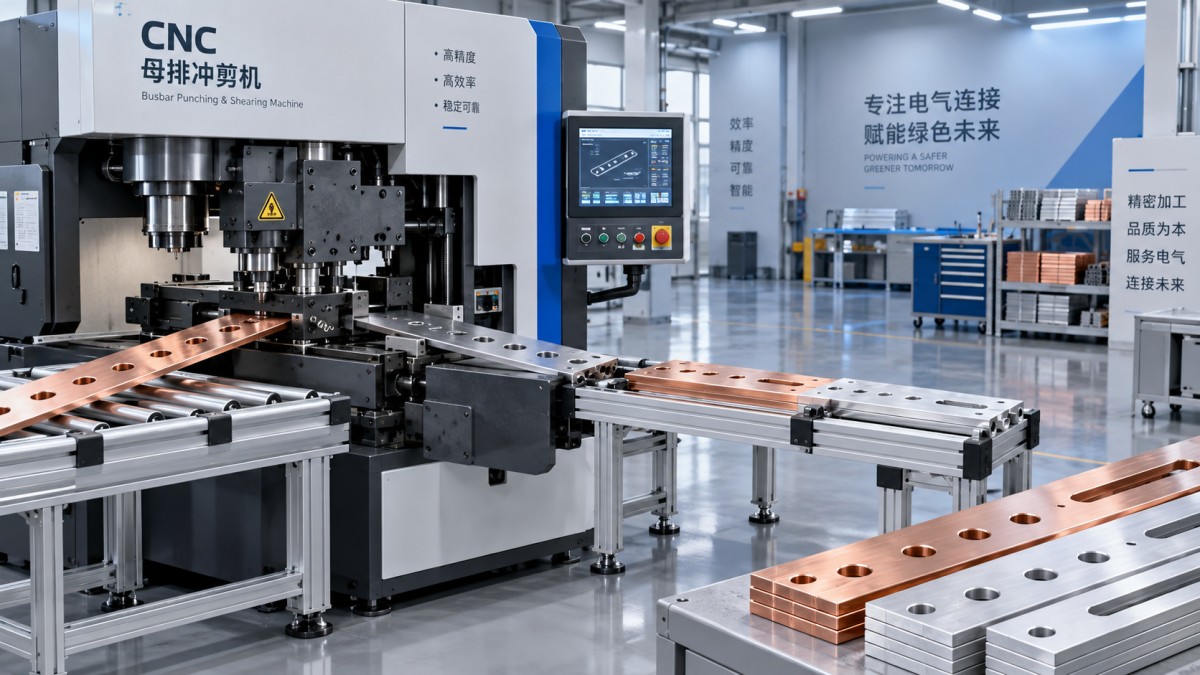

Cómo seleccionar una máquina punzonadora y cizalladora de barras colectoras para talleres de cuadros eléctricos

Un taller de cuadros eléctricos rara vez percibe el coste de una mala decisión de compra de equipos el día en que se firma la orden de compra. El problema aparece después: operarios esperando los cambios de configuración, orificios que se desvían de su posición prevista, rebabas que requieren acabado manual o una máquina que no puede mantener el ritmo cuando un proyecto de cuadros eléctricos pasa del trabajo de prototipos a la producción en serie.

Por eso, la selección de unamáquina de punzonado y cizallado de barras colectoras debe considerarse una decisión de planificación de producción, en lugar de una simple comparación de tonelaje y precio. Para los equipos de compras, la máquina adecuada debe adaptarse a los tamaños de barras colectoras utilizados actualmente, dejar margen para un crecimiento práctico y seguir siendo fácil de mantener cuando los plazos son ajustados. Esta guía se centra en las cuestiones más importantes al adquirir equipos para el procesamiento de barras colectoras de cobre y aluminio.

Comience por el trabajo que realmente llega al área de producción

Antes de revisar catálogos, recopile datos de producción de las personas que preparan los planos, operan las máquinas y ensamblan los cuadros. Una máquina puede parecer adecuada en una ficha técnica, pero resultar limitada si no se ajusta a la combinación real del taller de anchos de barra, espesores, patrones de orificios y tamaños de lote.

Elabore un breve perfil de su carga de trabajo habitual:

• Espesores y anchos habituales de las barras colectoras de cobre y aluminio
• Tamaño máximo de barra, no solo el tamaño medio
• Requisitos de punzonado de orificios redondos, oblongos y de formas especiales
• Longitudes de corte y tolerancias dimensionales habituales
• Volumen de producción diario o semanal
• Frecuencia de revisiones de planos y trabajos de lotes pequeños

Este ejercicio suele revelar la verdadera prioridad de compra. Un taller que produce componentes estándar repetitivos puede beneficiarse principalmente de tiempos de ciclo más rápidos y utillaje predecible. Un fabricante de cuadros que maneja armarios eléctricos personalizados puede valorar más el posicionamiento flexible, los cambios rápidos de matrices y la facilidad de preparación que la máxima velocidad de producción.

La capacidad es más que una clasificación de espesor máximo

La fuerza de punzonado y la capacidad de cizallado indicadas son esenciales, pero no deben interpretarse de forma aislada. Punzonar una barra de cobre gruesa y ancha exige algo diferente a una máquina que cortar una tira de aluminio más estrecha. La dureza del material, el diámetro del orificio, la distancia al borde y el número de orificios en una secuencia influyen en el rendimiento práctico.

Pida a los proveedores que confirmen la capacidad conforme a su propia lista de materiales. Idealmente, proporcione planos de muestra o dimensiones representativas de las barras colectoras y solicite una evaluación por escrito. Esto reduce el riesgo de adquirir una máquina que solo alcanza el máximo anunciado en condiciones excepcionalmente favorables.

Considere también el espacio de trabajo. ¿Pueden apoyarse las barras largas de forma segura? ¿Hay suficiente profundidad de garganta o acceso a la mesa para las ubicaciones de orificios presentes en sus diseños? Una máquina aparentemente capaz puede seguir generando una manipulación incómoda si los operarios deben girar o reposicionar repetidamente barras colectoras pesadas a mano.

Compare la calidad del punzonado, no solo el número de estaciones

Para el trabajo de cuadros eléctricos, la calidad de los orificios afecta tanto a la apariencia como al ensamblaje. Los orificios limpios reducen el trabajo de desbarbado y ayudan a mantener un ajuste fiable para pernos, conectores y elementos de montaje. Las matrices mal adaptadas pueden dejar rebabas excesivas, deformación o dimensiones de orificio inconsistentes, pequeños defectos que se vuelven costosos cuando se repiten en cientos de piezas.

Evalúe el sistema de matrices como parte de lamáquina de punzonado y cizallado de barras colectoras, no como un accesorio que deba considerarse posteriormente. Algunas preguntas útiles incluyen:

• ¿Qué tamaños estándar de punzones y matrices se incluyen?
• ¿Con qué rapidez pueden los operarios cambiar el utillaje?
• ¿Hay formas personalizadas disponibles para diseños de barras colectoras específicos de un proyecto?
• ¿Cómo se identifican y almacenan los punzones, las matrices y los componentes de guía?
• ¿Puede suministrarse utillaje de sustitución sin largas demoras?

Una máquina de menor coste puede perder rápidamente su ventaja si su utillaje es difícil de obtener o si los cambios frecuentes requieren ajustes prolongados. Para los talleres que mantienen su propio inventario de herramientas, los artículos de sustitución individuales, como un troquel de punzonado, también pueden ser relevantes al planificar los presupuestos de consumibles y piezas de repuesto. El precio de referencia indicado de $66 puede ser útil para la elaboración inicial del presupuesto, pero los compradores deben verificar el tamaño exacto, la compatibilidad del material y la configuración requerida.

Elija el nivel adecuado de automatización para su combinación de pedidos

Las máquinas manuales y semiautomáticas siguen siendo prácticas para muchos talleres de cuadros eléctricos, especialmente cuando la variedad de productos es alta y las cantidades de producción son moderadas. Pueden ofrecer un funcionamiento sencillo y, a menudo, son más fáciles de integrar en un flujo de trabajo existente. Sin embargo, la medición y el posicionamiento manuales trasladan más responsabilidad al operario, lo que puede afectar a la consistencia durante series largas.

Los equipos CNC para barras colectoras tienen más sentido cuando la repetibilidad, los diseños complejos o los lotes recurrentes determinan la carga de trabajo. Las coordenadas programadas pueden reducir el tiempo de medición y ayudar a mantener la precisión de posicionamiento entre las piezas. El valor no es simplemente la «automatización»; es la capacidad de pasar del plano a una producción repetible con menos oportunidades de cometer errores de preparación evitables.

Los equipos de compras deben evitar asumir que el mayor nivel de automatización es automáticamente la mejor inversión. En su lugar, calculen dónde se emplea actualmente el tiempo de mano de obra. Si el cuello de botella está en el trazado de orificios y el posicionamiento repetido, el control CNC puede proporcionar mejoras claras. Si la principal limitación es la manipulación de materiales o el ensamblaje posterior, una configuración de máquina diferente, o una mejor disposición de manipulación, puede generar un mayor retorno.

El rendimiento de cizallado merece su propia evaluación

Los talleres de cuadros eléctricos a veces se centran en gran medida en el punzonado porque parece más complejo, pero el corte impreciso puede generar la misma cantidad de problemas. Un corte limpio y a escuadra favorece un ensamblaje fiable, mientras que los bordes deformados o con muchas rebabas añaden tiempo de acabado y pueden afectar a la presentación final de un sistema de barras colectoras.

Revise cómo la máquina controla la medición de longitud y cómo sujeta la pieza durante el corte. Para piezas cortas frecuentes, los topes repetitivos y el posicionamiento digital pueden mejorar la consistencia. Para series más largas, examine las disposiciones de apoyo y el acceso del operario. Una unidad de cizallado debe evaluarse por el acabado que produce en sus barras habituales, no solo por la fuerza indicada en su folleto.

Pregunte cómo funcionará la máquina en su taller

La selección de equipos también es una cuestión de facilidad de uso diaria. Una máquina difícil de cargar, limpiar, inspeccionar o mantener puede erosionar gradualmente los ahorros prometidos durante el proceso de ventas. Visite una demostración si es posible, o solicite vídeos detallados que muestren el punzonado, el cizallado, la sustitución de utillaje y el mantenimiento rutinario.

Preste especial atención a lo siguiente:

• Seguridad: resguardos, paradas de emergencia, zonas de operación claramente definidas y procedimientos que reduzcan la exposición a herramientas móviles.
• Ruido y estabilidad: factores importantes en talleres compactos de cuadros eléctricos donde operan varios puestos de trabajo cercanos.
• Acceso hidráulico y eléctrico: los puntos de mantenimiento deben ser accesibles sin un desmontaje extenso.
• Controles del operario: las etiquetas, la interfaz de programación y los requisitos de formación deben adecuarse al nivel de habilidad del equipo.
• Espacio ocupado: tenga en cuenta la entrada y salida de material, el acceso para mantenimiento y el almacenamiento de matrices, no solo las dimensiones de la máquina.

Para los compradores que comparan proveedores, la construcción de la máquina y el modelo de soporte deben tener un peso real. Dexinjia (DXJ™), fundada en 2014, suministra equipos CNC de procesamiento de barras colectoras para doblado, punzonado, corte y estampado, incluidas máquinas 3 en 1, máquinas de doblado CNC y soluciones hidráulicas portátiles. Su uso declarado de moldes de precisión, motores de cobre puro y producción con control de calidad es relevante, pero el departamento de compras debe seguir ajustando la configuración de cada modelo a la aplicación prevista. Las certificaciones ISO, 3A, CE y EAC también pueden ser importantes cuando se aplican requisitos de documentación del proyecto o de cumplimiento regional.

Mire más allá del precio de compra y considere el coste operativo

La cotización más barata no siempre es la opción de menor coste a lo largo de varios años. Incluya en la comparación el consumo previsto de utillaje, los requisitos de energía, el mantenimiento rutinario, la formación, las piezas de repuesto, la instalación y el probable tiempo de inactividad. Si un proveedor ofrece un precio de máquina muy atractivo pero no puede proporcionar asistencia técnica o componentes de sustitución con prontitud, el riesgo puede ser significativo para un taller con fechas de entrega comprometidas.

Solicite claridad sobre el alcance de la garantía, el apoyo para la puesta en marcha, la resolución remota de problemas, la documentación y el proceso para pedir moldes o piezas de desgaste. Las soluciones personalizadas de procesamiento de barras colectoras pueden ser especialmente valiosas cuando el utillaje estándar no se adapta al patrón de orificios de conexión o a la geometría del conductor de un proyecto.

Una comprobación práctica para la decisión final

Antes de la aprobación, puntúe las máquinas preseleccionadas conforme a los mismos criterios: capacidad de material verificada, calidad de punzonado, precisión de corte, tiempo de cambio, adecuación de la automatización, seguridad, acceso para mantenimiento, disponibilidad de utillaje, respuesta del proveedor y coste operativo total. Asigne a cada factor una ponderación basada en su realidad de producción, en lugar de utilizar una lista de verificación genérica.

La mejor máquina de punzonado y cizallado de barras colectoras es la que permite al taller de cuadros eléctricos producir su carga de trabajo habitual con precisión y seguridad, sin crear nuevos cuellos de botella. Cuando se evalúan conjuntamente la capacidad, el utillaje, el flujo de trabajo y el soporte, el departamento de compras puede tomar una decisión que respalde tanto los proyectos actuales como la siguiente etapa de crecimiento del taller.
