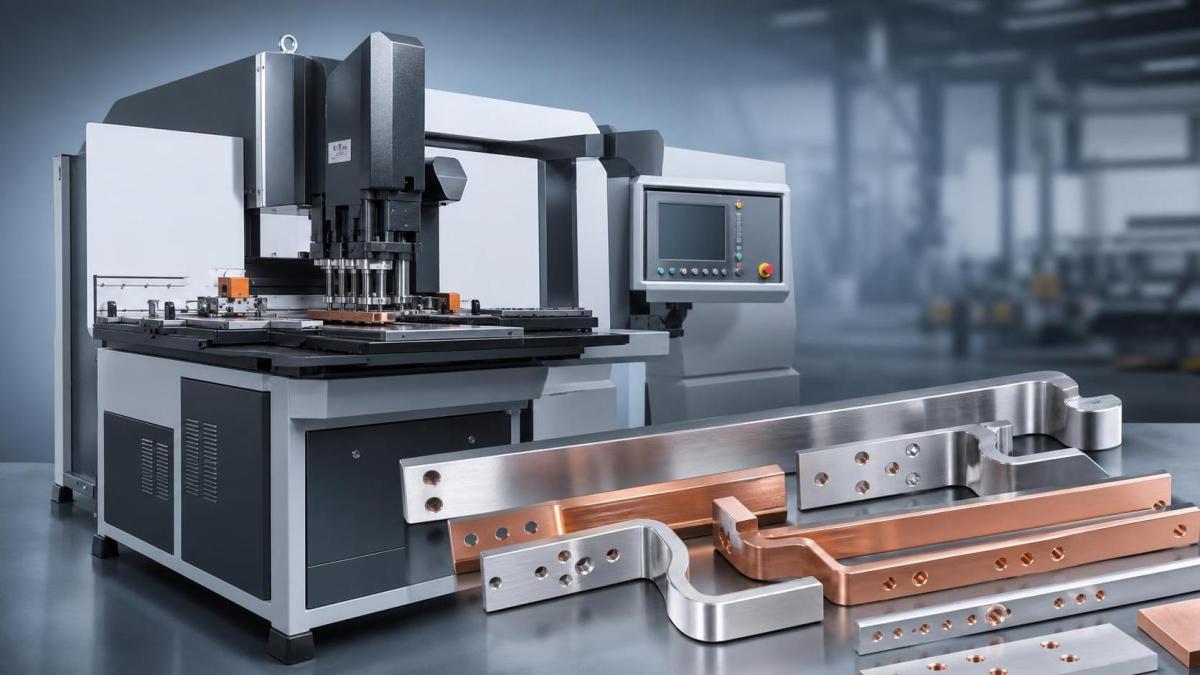

Aplicaciones de las máquinas para barras colectoras en talleres de aparellaje eléctrico, paneles de control y transformadores

Empiece por el flujo de trabajo, no por el folleto de la máquina

En las líneas de aparamenta, la fabricación de paneles de control y los talleres de transformadores, una máquina para barras colectoras suele convertirse en un cuello de botella mucho antes de que alguien lo admita. Los orificios son precisos durante un turno y presentan desviaciones en el siguiente. Las curvaturas requieren correcciones manuales. La manipulación del material consume más tiempo que el punzonado o el corte. Si gestiona plazos de entrega, ese es el verdadero problema que debe resolver: no comprar una máquina con la lista de funciones más extensa, sino elegir un equipo que se adapte al flujo de sus barras colectoras, sus tolerancias y la realidad de sus operarios.

Una evaluación práctica comienza por lo que su equipo procesa cada semana. Las barras colectoras de cobre y aluminio se comportan de manera diferente durante el conformado y el acabado superficial. Los trabajos pequeños de paneles de control suelen cambiar constantemente de dimensiones, mientras que los trabajos para transformadores pueden incluir barras más gruesas y lotes repetitivos. No son detalles menores. Determinan si necesita velocidad, flexibilidad de preparación, memoria de ángulos, cizallado más limpio o un mejor sistema de posicionamiento.

Qué debe comprobar antes de asignar una aplicación de barras colectoras a una sola máquina

1. Determine los tamaños reales de las barras. No empiece por la “capacidad general”. Revise los planos de producción y enumere las barras más estrechas, más anchas, más delgadas y más gruesas utilizadas en los tres tipos de talleres. Una máquina que admite hasta 160 mm de anchura y 15 mm de espesor puede ser suficiente para muchas aplicaciones de aparamenta y transformadores, pero esta decisión solo es válida si sus trabajos habituales se mantienen dentro de esos límites. Una sola barra sobredimensionada en un proyecto crítico puede hacer que el trabajo vuelva a realizarse manualmente o se subcontrate.
2. Separe los trabajos repetitivos de los trabajos con cambios de ingeniería. Los trabajos repetitivos se benefician de la memoria de datos y del posicionamiento rápido. Los trabajos puntuales requieren una preparación sencilla y referencias claras. Si su taller cambia constantemente la distribución de los orificios y los ángulos de curvado, la introducción directa del ángulo y los programas almacenados reducen más la dependencia del operario que una mayor fuerza hidráulica.
3. Analice el tiempo de secuenciación, no solo la velocidad de una operación. Los responsables de proyectos suelen centrarse únicamente en la velocidad de punzonado. Esto pasa por alto el desperdicio real: las esperas entre el cizallado, el punzonado y el curvado. Las máquinas con estaciones de trabajo independientes pueden mantener las operaciones en paralelo, algo especialmente importante cuando los plazos son ajustados y una pieza debe pasar por varias etapas antes del montaje.
4. Compruebe cómo se realiza el posicionamiento. El posicionamiento mediante láser, el posicionamiento basado en regla y los pasadores físicos de localización ofrecen ventajas diferentes. En trabajos de paneles con longitudes variadas y cambios frecuentes, un mejor posicionamiento reduce el error acumulado. En las barras colectoras para transformadores, donde las curvaturas y las posiciones de los orificios deben alinearse correctamente durante el montaje final, la consistencia del posicionamiento es más importante que la velocidad anunciada.

Un error común en este punto es tratar toda la fabricación de barras colectoras como si fuera el mismo trabajo con dimensiones diferentes. No es así. En un taller de paneles de control, la prioridad suele ser la capacidad de respuesta y la reducción de las pérdidas de tiempo de preparación. En un taller de aparamenta, normalmente predominan la repetibilidad y la alineación limpia de los orificios. En la producción de transformadores, las secciones más pesadas y la consistencia de las curvaturas pueden determinar si el montaje final se mantiene dentro del plazo.

Comprobaciones de la aplicación según el tipo de taller

Producción de aparamenta

En el caso de la aparamenta, compruebe primero tres aspectos: la repetibilidad de los orificios, la calidad del borde después del cizallado y la precisión del curvado. Los orificios desalineados ralentizan inmediatamente el montaje. Los cortes ásperos generan trabajo adicional de acabado. Las desviaciones angulares aparecen más tarde, cuando las barras ya no se asientan correctamente contra los aisladores o los puntos de conexión. En este caso, una máquina con punzonado estable, cizallado sin rebabas y una precisión de curvado de aproximadamente ±0,5° resulta más fácil de justificar, porque estos detalles afectan directamente al ajuste del montaje y no solo al aspecto del taller.

Montaje de paneles de control

Los trabajos de paneles suelen poner rápidamente de manifiesto las deficiencias de preparación. Si su equipo gestiona muchos pedidos pequeños y variados, compruebe el tamaño mínimo de barra que se puede procesar de forma práctica con tanta atención como el tamaño máximo. Los trabajos precisos en secciones pequeñas pueden resultar incómodos en equipos diseñados principalmente para barras pesadas. Revise también los tamaños de orificio disponibles y las opciones de orificios oblongos, ya que las distribuciones de los paneles suelen requerir flexibilidad en lugar de un único patrón de punzonado estándar.

Talleres de transformadores

Los trabajos para transformadores suelen poner a prueba las estructuras débiles y las herramientas inconsistentes. Cuando trabaja con barras de cobre o aluminio más gruesas, verifique no solo los valores nominales de fuerza, sino también la estructura de la máquina, el material de las matrices y la estabilidad a largo plazo de las unidades de cizallado y curvado. Si la sección de cizallado se afloja con el tiempo o las matrices se desgastan rápidamente, la pérdida de precisión aparece de forma gradual y se vuelve costosa antes de que alguien atribuya la causa a las herramientas.

Una breve tabla de decisión para la planificación de proyectos

Un ejemplo que se ajusta a este punto intermedio es la máquina CNC para curvado de barras colectoras DXJ-30CN. Para los talleres que procesan barras colectoras de cobre y aluminio, su rango de trabajo de hasta 160 mm de anchura y 15 mm de espesor, su rango de punzonado de Φ3.2 a Φ35 y sus tres estaciones hidráulicas independientes se ajustan al tipo de carga de aplicaciones mixtas que afrontan muchos fabricantes de equipos eléctricos. Para los responsables de proyectos, lo útil no es el nombre del modelo en sí, sino la combinación de estaciones de trabajo simultáneas, datos de ángulo almacenados y asistencia de posicionamiento, ya que estas funciones reducen el tiempo de corrección manual cuando los plazos son ajustados.

Puntos de riesgo que suelen pasarse por alto en las compras

• Ignorar la vida útil de las matrices. La calidad del punzonado puede parecer adecuada durante la aceptación y deteriorarse meses después. Si se espera que las matrices soporten un número elevado de ciclos, solicite información sobre el material real de las matrices y su comportamiento frente a la fatiga, no solo una afirmación de que la unidad es “duradera”.
• Subestimar el idioma y la facilidad de uso del sistema de control. En talleres con varios turnos o instalaciones en el extranjero, la compatibilidad con controles multilingües no es un aspecto meramente estético. Afecta a la velocidad de formación y a las tasas de error de los operarios.
• Centrarse únicamente en el tonelaje. Una cifra de fuerza más elevada no significa automáticamente una mayor productividad. Un cizallado limpio, sin rebabas, deformación de las esquinas ni desperdicio, suele ahorrar más mano de obra que una fuerza adicional que nunca se utiliza.
• Omitir la revisión de la distribución del taller. Las dimensiones de la máquina, el suministro eléctrico y el espacio para la alimentación del material deben comprobarse antes de la aprobación. Incluso una máquina capaz pierde tiempo si las barras no pueden cargarse, girarse y descargarse de forma eficiente a su alrededor.

Cómo es una evaluación sólida

Si compara opciones de máquinas para barras colectoras destinadas a trabajos de aparamenta, paneles de control o transformadores, revíselas en este orden: el rango real de tamaños de sus barras, la combinación predominante de trabajos, el número de operaciones por las que pasa cada pieza, la consistencia requerida de las curvaturas y los orificios, y después la durabilidad de las matrices, las estaciones hidráulicas y el sistema del motor. Las certificaciones y el soporte del proveedor también son importantes, especialmente cuando el tiempo de actividad y la respuesta posventa afectan a la entrega del proyecto, pero deben respaldar la decisión sobre la aplicación, no sustituirla.

El objetivo práctico es sencillo: elegir una máquina que mantenga predecible el procesamiento de las barras colectoras desde la liberación del plano hasta el montaje final. Cuando esto ocurre, su taller dedica menos tiempo a corregir piezas, menos tiempo a esperar entre estaciones y mucho menos tiempo a explicar retrasos que comenzaron en el área de fabricación.
