Máquina dobladora CNC de barras colectoras DXJ-30CN

La máquina dobladora de barras colectoras modelo DXJ-303CN está equipada con tres estaciones hidráulicas independientes, lo que permite que las tres estaciones de trabajo funcionen simultáneamente sin interferencias mutuas.

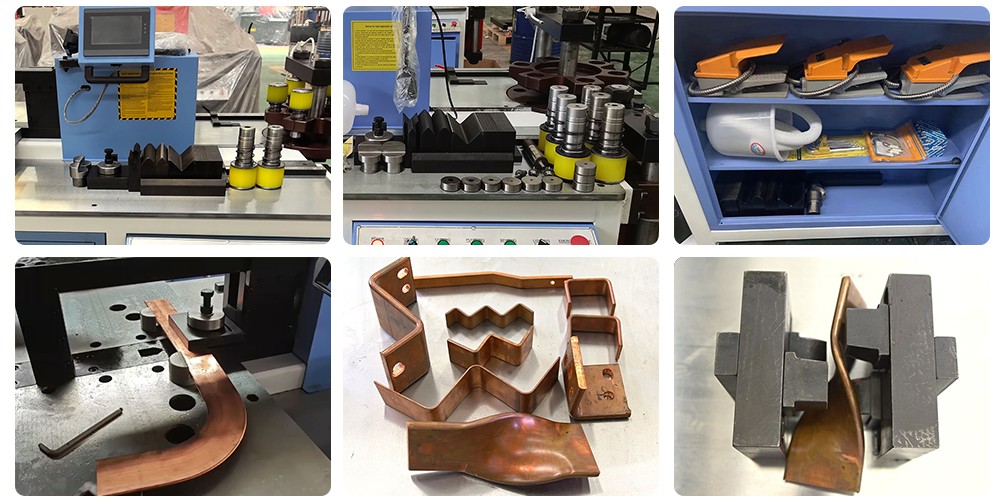

Incluye matrices estándar completas: orificios redondos Φ7/Φ9/Φ11/Φ13/Φ17/Φ21 mm, orificios oblongos: Φ13×18, Φ17×21. También está equipada con 3 juegos de matrices para doblado plano, 1 juego de matriz para doblado vertical, 1 juego de matriz para doblado en U y 1 juego de matriz para estampado.

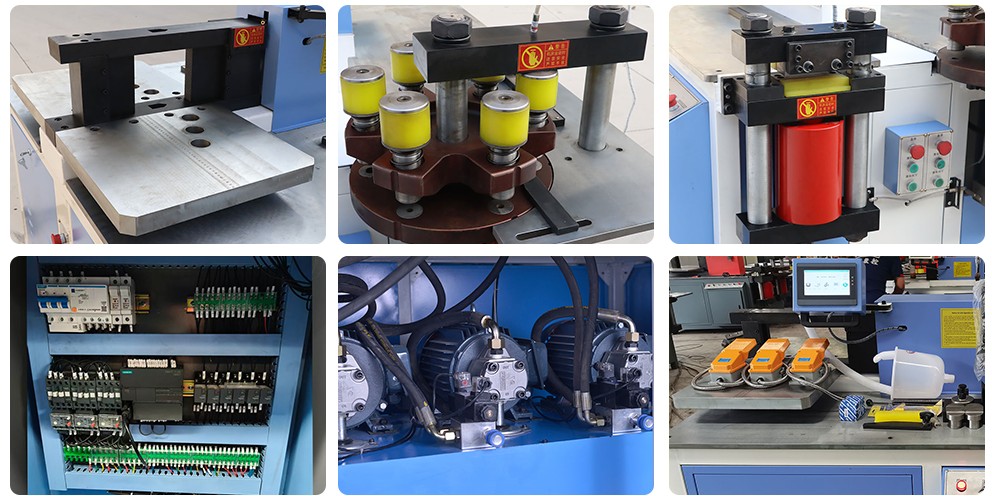

La unidad de punzonado adopta un diseño de posicionamiento triple con posicionamiento láser, posicionamiento mediante doble regla y pasador de posicionamiento. Todas las matrices de punzonado han superado la prueba de fatiga y pueden realizar 50.000 perforaciones de forma continua y estable. La velocidad de punzonado alcanza 0,2 minutos por orificio, con un diámetro mínimo de orificio de φ3.2 mm y un diámetro máximo de φ35 mm.

La precisión de la unidad de doblado es de ±0.5°. Procesa barras colectoras con un tamaño mínimo de 3 mm de grosor × 20 mm de anchura y un tamaño máximo de 15 mm de grosor × 160 mm de anchura.

La viga central de cizallado está fundida integralmente con un diseño reforzado de 11 cm de grosor, por lo que nunca se afloja después de un uso prolongado. Es adecuada para procesar barras colectoras de cobre y aluminio de hasta 160 mm de anchura y 15 mm de grosor. Está equipada con un eje original pulido con precisión, resistente al óxido y a la deformación, para una larga vida útil.

Parámetros del cilindro de cizallado: diámetro exterior de 200 mm, diámetro interior de 160 mm, diámetro del vástago del pistón de 80 mm y fuerza de cizallado de hasta 500 KN. Permite realizar el cizallado de barras colectoras de cobre sin rebabas, sin rotura de esquinas y sin residuos.

Adopta un motor 100 % de cobre puro con 5 años de garantía. Las matrices de punzonado están fabricadas en acero Cr12MoV y las matrices de doblado están forjadas en acero 45#, con alta dureza y resistencia al desgaste.

Incorpora un sistema de control PLC Siemens con rendimiento estable, introducción directa del ángulo y función de memoria de datos. Admite varios idiomas, incluidos inglés, ruso, tailandés y vietnamita.
