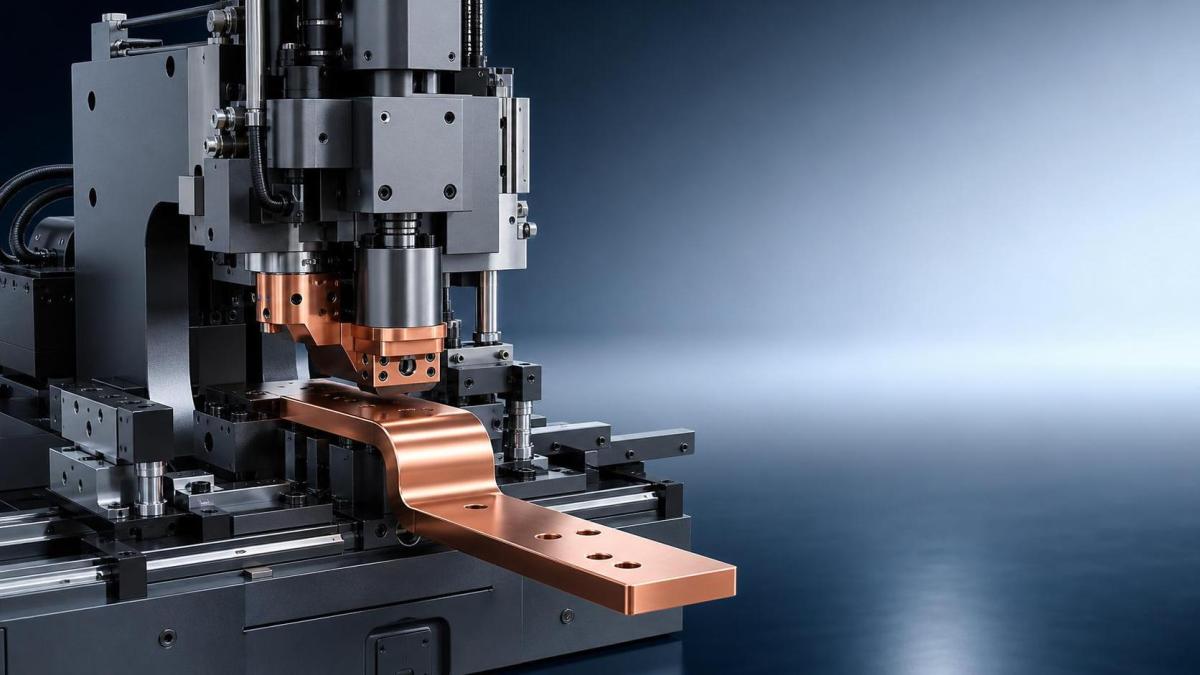

Parámetros técnicos de la máquina para barras colectoras explicados: tonelaje, precisión y rango de procesamiento

Comience con las condiciones de carga, no con el tonelaje del catálogo

Cuando un equipo técnico evalúa una máquina para barras colectoras, las tres cifras que normalmente determinan toda la decisión son la fuerza de conformado, la precisión de mecanizado y el rango de procesamiento útil. Esos datos parecen sencillos en una ficha técnica, pero solo adquieren significado cuando se relacionan con el trabajo real: el tipo de cobre o aluminio, el ancho y el espesor de la barra, el patrón de orificios, el radio de curvatura, el tamaño del lote y si la línea procesa especificaciones mixtas todos los días.

El error más común es considerar el tonelaje como el parámetro principal y todo lo demás como secundario. En la práctica, una máquina sobredimensionada puede seguir produciendo piezas deficientes si el herramental, el sistema de posicionamiento o el control de carrera son débiles. Por otro lado, una máquina más pequeña puede funcionar bien para una gama de productos limitada, pero convertirse en un cuello de botella en cuanto aumentan las dimensiones de las barras colectoras.

Por eso, la primera comprobación es sencilla: anote las secciones máximas de cobre y aluminio que realmente necesita doblar, punzonar, cortar o estampar. Después, compare ese requisito con la capacidad de trabajo nominal de la máquina para cada proceso, no con una única cifra general.

Compruebe el tonelaje según la operación

Una máquina para barras colectoras no utiliza la fuerza de la misma manera en todas sus funciones. El doblado, el punzonado y el corte aplican cargas diferentes al sistema hidráulico o servomotor, y los riesgos también son distintos. Doblar barras cortas y gruesas puede poner a prueba la capacidad de fuerza. El punzonado de patrones de orificios densos suele revelar la rigidez del bastidor y la calidad de la matriz. Cortar aluminio grueso puede parecer fácil sobre el papel, pero aun así dejar deformación en los bordes si la holgura y el estado de la cuchilla no son adecuados.

• Para el doblado: verifique el ancho y el espesor máximos de barra que la máquina puede doblar con el ángulo y el radio requeridos. El tonelaje sin la geometría de doblado es un dato incompleto.
• Para el punzonado: compruebe el diámetro máximo del orificio y el espesor máximo durante la producción continua, no solo la capacidad de punzonado puntual.
• Para el corte: observe la calidad del borde después del corte. Si la máquina puede cortar la sección, pero produce rebabas o deformaciones, la capacidad nominal resulta de poca utilidad.
• Para el estampado: confirme si la fuerza nominal se mantiene al utilizar la estación de estampado y el juego de matrices previsto para sus piezas.

En este punto, los compradores experimentados suelen solicitar piezas de muestra o, al menos, límites específicos para cada proceso. Una única cifra de tonelaje es útil, pero nunca constituye toda la respuesta.

La precisión es más que la tolerancia dimensional

La precisión en el procesamiento de barras colectoras debe entenderse como una combinación de repetibilidad de posicionamiento, uniformidad del ángulo, relación entre el orificio y el borde, y estabilidad entre piezas durante un turno completo. Los evaluadores técnicos suelen centrarse en la dimensión final, pero la repetibilidad es la que protege posteriormente la calidad del montaje.

Si la máquina punzona con precisión las primeras piezas y después se desvía cuando la matriz se calienta o el operador cambia el espesor del material, se trata de un problema operativo, no solo de metrología. Lo mismo se aplica al doblado. Una máquina puede alcanzar el ángulo programado en modo de prueba y, sin embargo, variar cuando se cargan consecutivamente barras de diferentes anchos.

Una revisión práctica suele incluir estas preguntas:

1. ¿Cómo se consigue el posicionamiento: tope manual, tope trasero mecánico, eje CNC o posicionamiento mediante servomotor?
2. ¿Qué controla la carrera y el punto de retorno, y qué nivel de repetibilidad ofrece ese método durante ciclos continuos?
3. ¿Los moldes y las matrices están diseñados para una alineación estable o la calidad de la preparación depende demasiado de las correcciones del operador?
4. ¿Qué facilidad ofrece para mantener el mismo resultado tanto con cobre como con aluminio, materiales que no se comportan de forma idéntica durante el conformado?

Si compara máquinas con niveles de fuerza similares, normalmente aquí aparece la diferencia real. DXJ diseña sus equipos para barras colectoras en torno a moldes de precisión, componentes de accionamiento estables y una calidad de fabricación controlada, algo importante porque la pérdida de precisión suele comenzar con el desgaste mecánico y un herramental deficiente antes de manifestarse en la barra terminada.

Defina el rango de procesamiento tal como se utiliza en producción

“Rango de procesamiento” parece una especificación básica de tamaño, pero debe interpretarse con mucho más cuidado. El rango útil no incluye únicamente el ancho, el espesor o el tamaño máximo del orificio. También comprende la longitud mínima de pieza procesable, la holgura alrededor de la herramienta, la profundidad de garganta disponible, las interferencias durante el doblado y la capacidad de la máquina para gestionar series cortas y cambios frecuentes sin perder el ritmo.

Por ejemplo, una máquina puede admitir dimensionalmente una barra ancha, pero tener dificultades cuando el orificio está cerca del borde o cuando varios dobleces generan interferencias con el bastidor. Otra máquina puede cubrir todo el rango de espesores, pero requerir reposicionamientos repetidos, lo que reduce el rendimiento y aumenta los errores de manipulación.

Mire más allá de las cifras principales y examine el método de control

Una máquina que cumple los requisitos de carga y tamaño todavía puede ser una elección equivocada si la lógica de control es deficiente. Para los compradores técnicos, esto suele manifestarse en dos aspectos: el tiempo de preparación y los trabajos repetitivos. Si son frecuentes los cambios de ángulo, las variaciones en el espaciado de los orificios y los lotes mixtos, el control CNC y un posicionamiento fiable mediante topes permiten ahorrar más costes que un aumento marginal de la fuerza nominal.

Este también es un buen momento para diferenciar los equipos de procesamiento de barras colectoras de otras máquinas de producción de bobinas y transformadores presentes en el mismo taller. Por ejemplo,DXJ-RX1T Horizontal Coil Winding Machine (1 Ton) está diseñada para bobinar bobinas de alta y baja tensión, con funciones como regulación continua de la velocidad, frenado automático y conteo de vueltas mediante una pantalla táctil. Estas ideas de control de producción son útiles, pero corresponden a un proceso diferente. En la evaluación de una máquina para barras colectoras, la pregunta equivalente es si el sistema de control permite un posicionamiento repetible, cambios rápidos y una ejecución estable de las tareas de doblado, punzonado, corte o estampado.

La calidad del herramental y la rigidez del bastidor determinan si las especificaciones se cumplen

Sobre el papel, dos máquinas pueden parecer similares. En la planta, la calidad de las matrices, la precisión de los moldes y la rigidez estructural distinguen una herramienta de producción fiable de una máquina que requiere ajustes constantes. Esto es aún más importante al procesar barras colectoras de cobre, donde las marcas superficiales, la deformación de los orificios y la inconsistencia del doblado son difíciles de ocultar en las etapas posteriores.

Antes de la aprobación, conviene realizar algunas comprobaciones:

• Pregunte qué material y qué norma de mecanizado se utilizan para los moldes y las matrices.
• Compruebe si el diseño del bastidor resiste la deflexión bajo la carga de trabajo.
• Revise la calidad del motor y de los componentes hidráulicos, especialmente si la máquina funcionará durante turnos prolongados.
• Compruebe con qué rapidez pueden sustituirse las piezas de desgaste y si resulta práctico mantener herramientas de repuesto en stock.

El enfoque de Dexinjia en moldes de precisión, motores de cobre puro y estándares de fabricación controlados es relevante en este aspecto, ya que la estabilidad a largo plazo normalmente se consigue mediante los componentes y la calidad de construcción, no mediante el lenguaje de los folletos.

Adapte la especificación técnica a la decisión de compra

Para una evaluación técnica, no clasificaría primero las opciones por tonelaje. Las filtraría en este orden: rango de procesamiento real, consistencia de la precisión, capacidad de fuerza específica de cada operación, calidad del herramental y facilidad de mantenimiento. Las certificaciones ISO, CE, 3A o EAC son referencias útiles para evaluar la disciplina del proveedor y el acceso al mercado, pero no sustituyen una revisión de adecuación al proceso.

Si sus piezas son estables y de variedad limitada, puede bastar una máquina estándar con el rango adecuado. Si las dimensiones cambian con frecuencia o los operadores alternan entre trabajos de cobre y aluminio durante la semana, conceda mayor importancia al control de posicionamiento, la eficiencia del cambio de matrices y la repetibilidad en una producción mixta.

La forma más clara de evitar una mala selección es sencilla: enumere los tamaños máximo y mínimo de sus barras colectoras, defina las tolerancias críticas de los dobleces y los orificios, identifique la familia de piezas de mayor frecuencia y evalúe cada máquina candidata frente a esas cuatro realidades. Esta secuencia revela rápidamente las especificaciones débiles y mantiene la decisión vinculada a la producción, que es donde debe estar.
