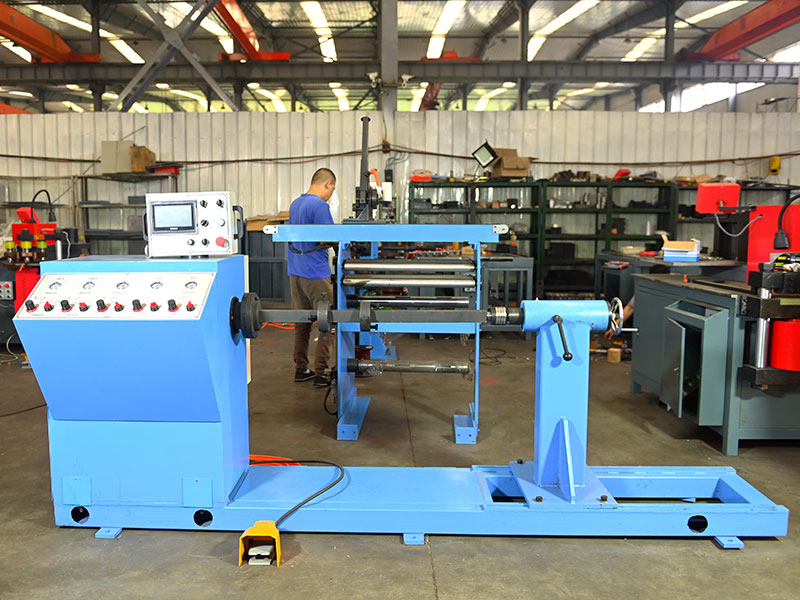

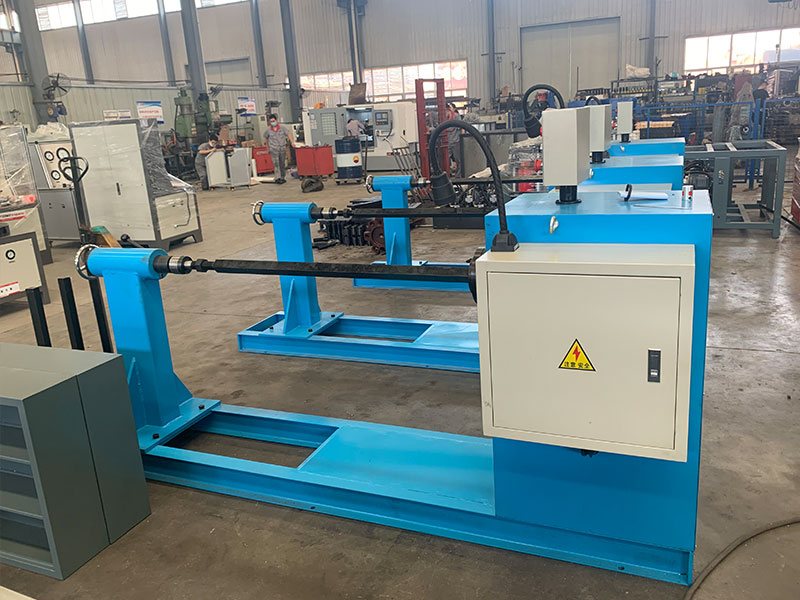

Máquina bobinadora de bobinas horizontal DXJ-RX1T (1 tonelada)

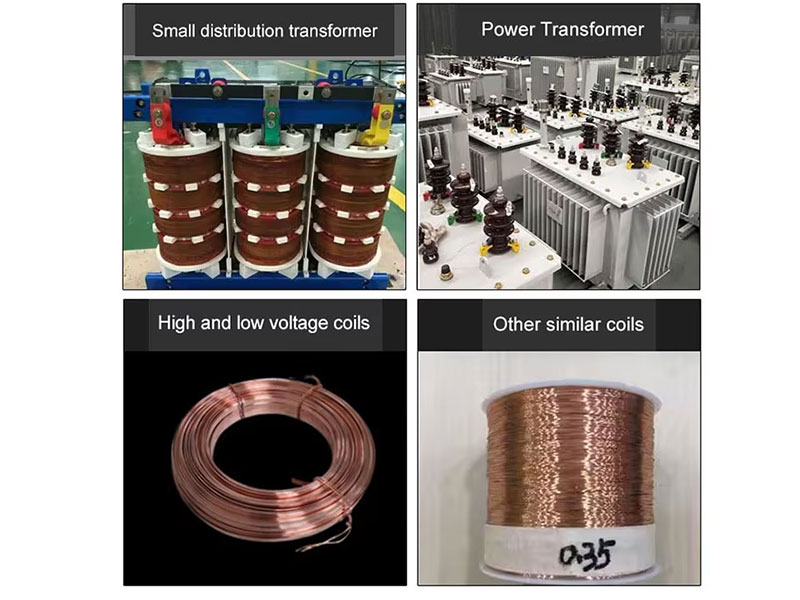

Modelo: Máquina bobinadora de bobinas horizontal DXJ-RX1T (1 tonelada), principalmente adecuada para el bobinado de bobinas de alta y baja tensión de reactores y transformadores. El diámetro del disco de la máquina bobinadora es de 198 mm y la altura del centro del husillo de la máquina bobinadora es de 750 mm.

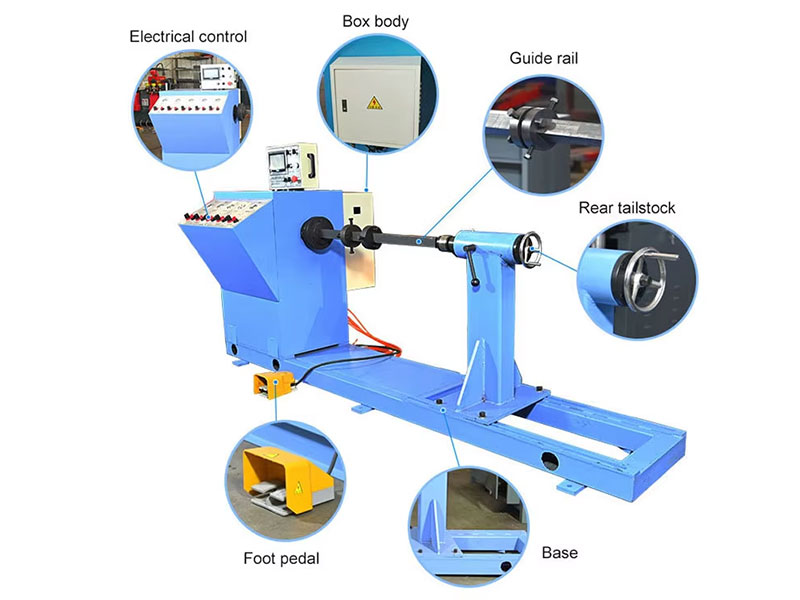

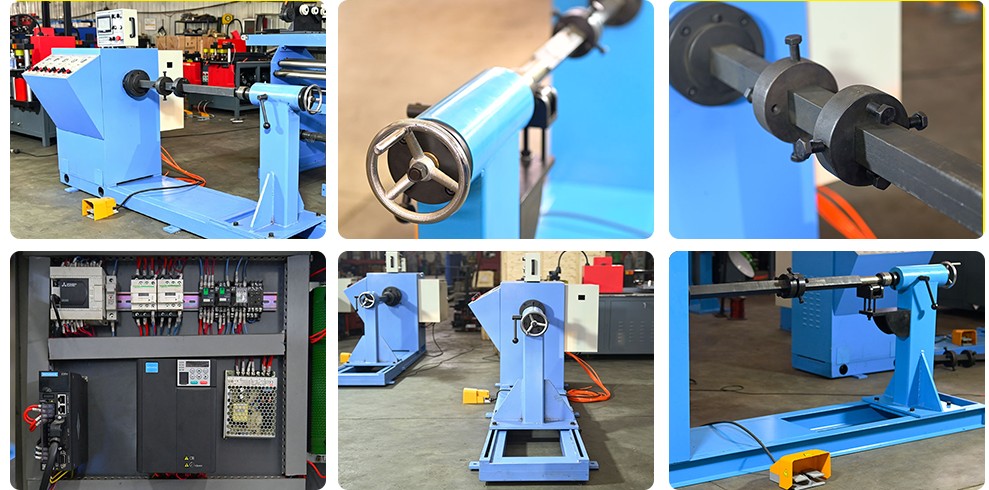

Composición del chasis principal

La caja del motor principal consta de una carcasa, un sistema de transmisión, una palanca de cambios, un motor, etc.

Características estructurales:

·La parte de transmisión mecánica de la máquina bobinadora se encuentra dentro de la caja del cabezal, y la parte de transmisión está instalada en el lado de operación de la caja del cabezal. La velocidad del husillo se modifica entre alta y baja mediante la palanca de cambios.

·La máquina bobinadora utiliza un convertidor de frecuencia para lograr una regulación continua de la velocidad, con arranque suave y par constante. La palanca de cambios tiene tres posiciones de ajuste: posición de baja velocidad, posición neutral y posición de alta velocidad; permite configurar el número de vueltas y realizar la parada automática.

·La máquina está equipada con un dispositivo de frenado automático para evitar la inversión de giro cuando se detiene el bobinado.

·Esta máquina permite preestablecer el número de vueltas de la bobina y controlar la rotación hacia adelante y hacia atrás; el contador electrónico reversible ofrece una precisión de conteo hacia adelante y hacia atrás de 1/10 de vuelta y una función de memoria en caso de corte de energía.

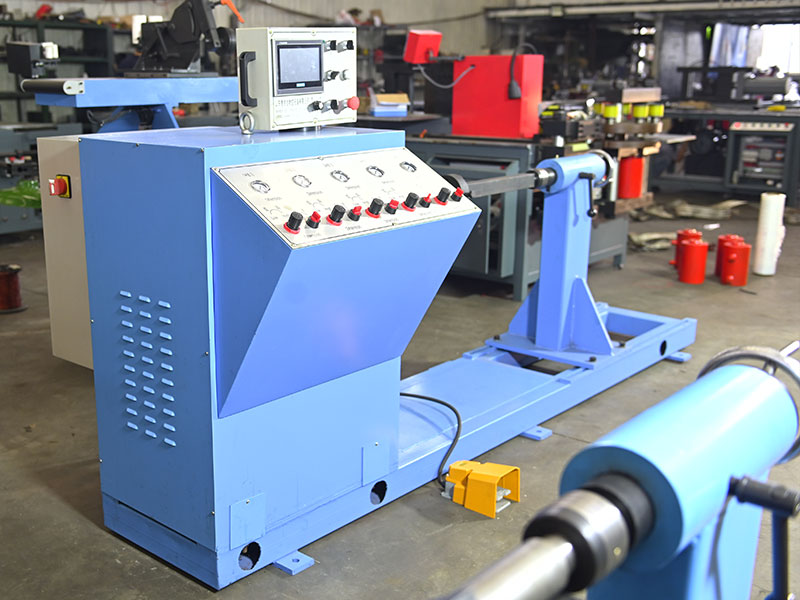

·La estación de botones cuenta con control centralizado, y el arranque y la parada del disco del husillo se controlan mediante interruptores de pedal o botones.
