DXJ-30CN Máquina dobladora de barras colectoras CNC

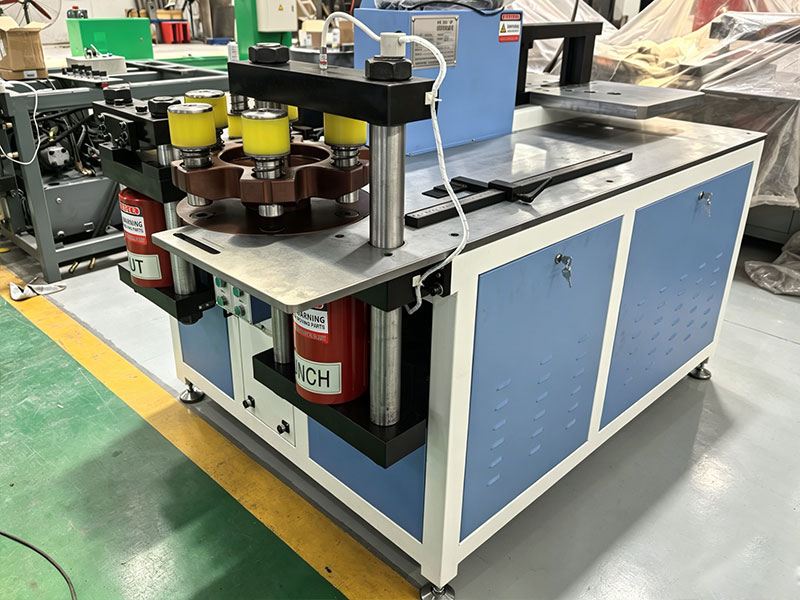

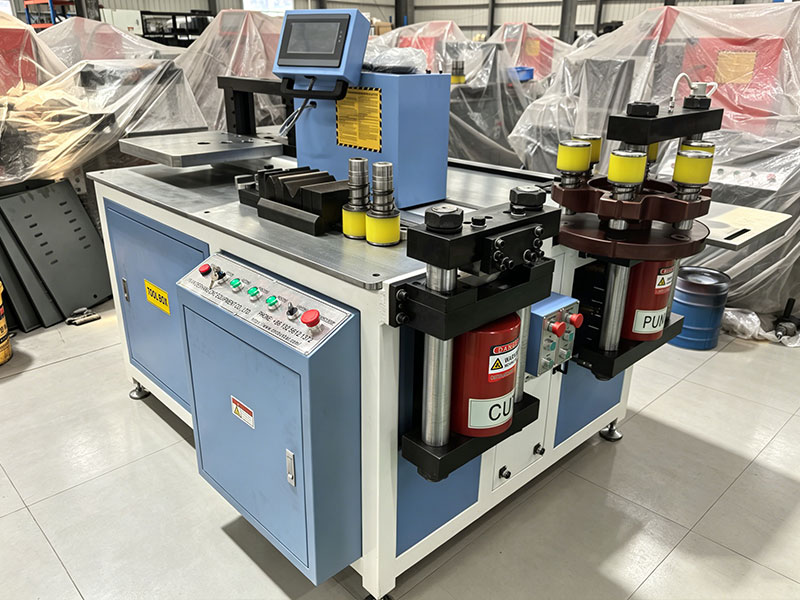

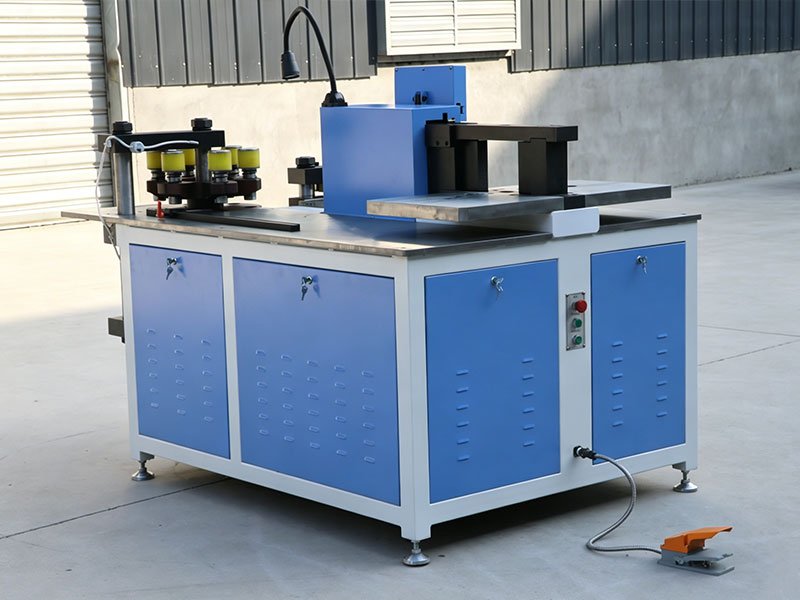

La máquina dobladora de barras colectoras Model DXJ-303CN está equipada con tres estaciones hidráulicas independientes, lo que permite que tres estaciones de trabajo operen simultáneamente sin interferencia mutua.

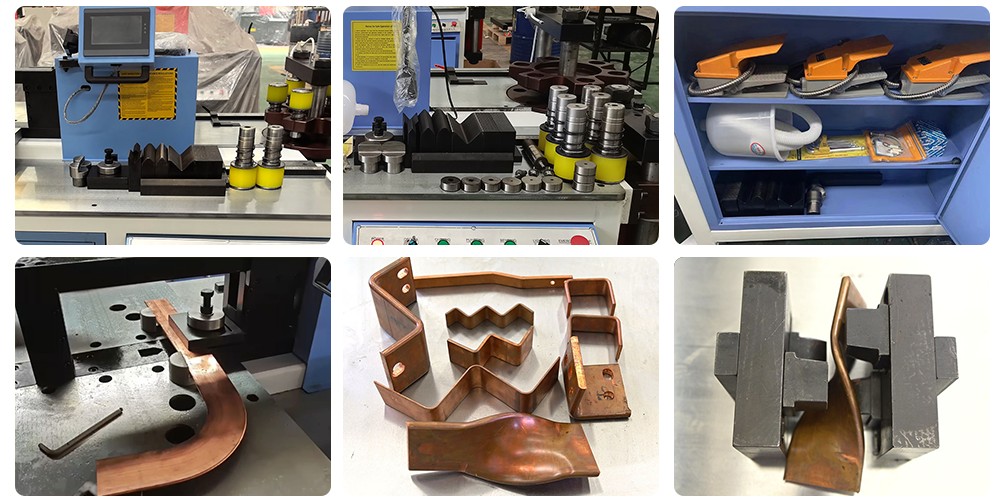

Viene con matrices estándar completas: orificios redondos Φ7/Φ9/Φ11/Φ13/Φ17/Φ21 mm, orificio oblongo: Φ13×18, Φ17×21. También está equipada con 3 juegos de matrices de doblado plano, 1 juego de matriz de doblado vertical, 1 juego de matriz de doblado en U y 1 juego de matriz de estampado.

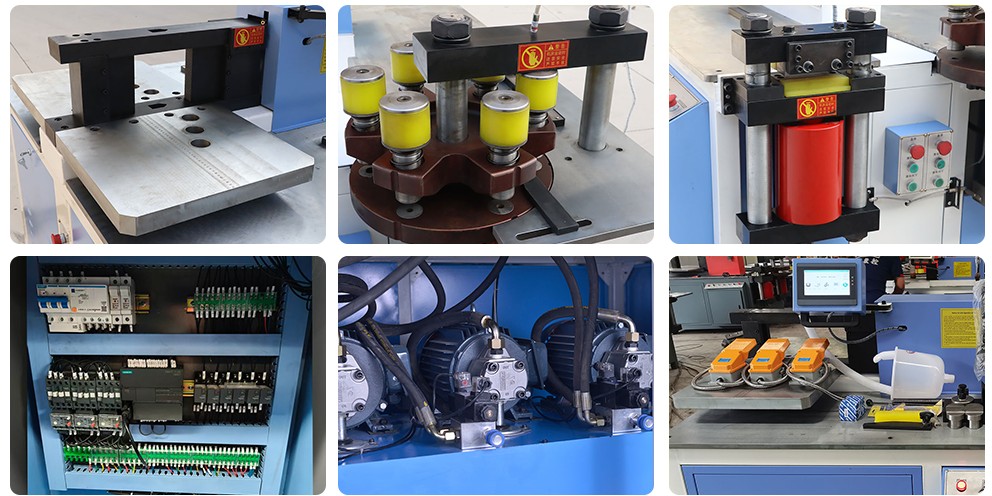

La unidad de punzonado adopta un diseño de tres posicionamientos con posicionamiento láser, posicionamiento con doble regla y perno de posicionamiento. Todas las matrices de punzonado han superado la prueba de fatiga, lo que permite punzonar de forma continua y estable 50,000 orificios. La velocidad de punzonado alcanza 0.2 minutos por orificio, con un diámetro mínimo de orificio de φ3.2 mm y un diámetro máximo de orificio de φ35 mm.

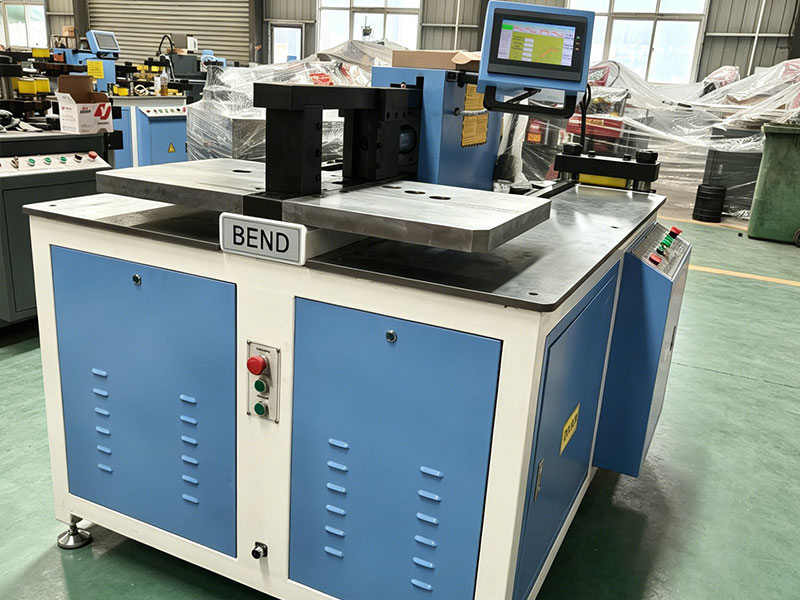

La precisión de la unidad de doblado es de ±0.5°. Procesa barras colectoras con un tamaño mínimo de 3 mm de espesor × 20 mm de ancho y un tamaño máximo de 15 mm de espesor × 160 mm de ancho.

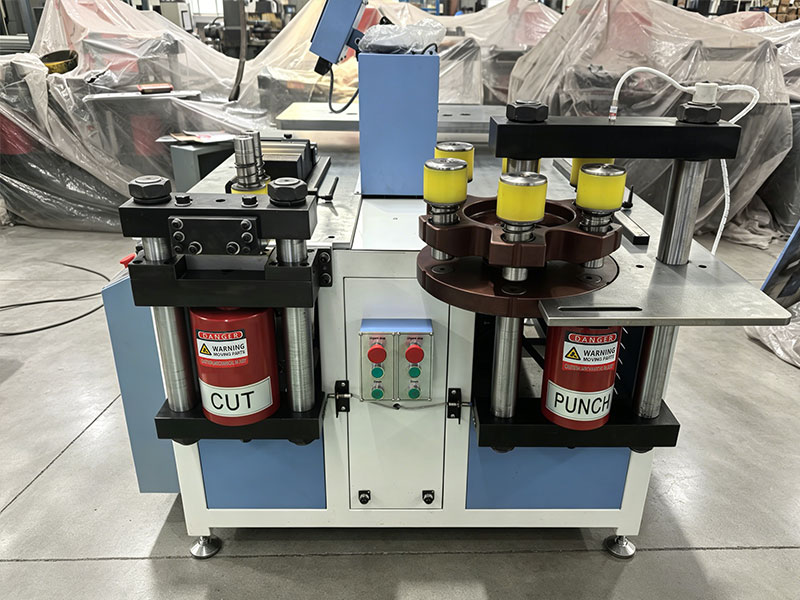

La viga central de corte está fundida integralmente con un diseño engrosado de 11 cm, por lo que nunca se afloja después de un uso prolongado. Es adecuada para procesar barras colectoras de cobre y aluminio dentro de un ancho de 160 mm y un espesor de 15 mm. Está equipada con un eje de precisión pulido original, resistente al óxido y a la deformación para una larga vida útil.

Parámetros del cilindro de corte: diámetro exterior 200 mm, diámetro interior 160 mm, diámetro de la varilla del pistón 80 mm, fuerza de corte de hasta 500KN. Logra un corte de barras colectoras de cobre sin rebabas, sin colapso de esquinas y sin desperdicios.

Adopta un motor 100% de cobre puro con 5 años de garantía. Las matrices de punzonado están hechas de acero Cr12MoV, las matrices de doblado están forjadas con acero 45#, de alta dureza y resistencia al desgaste.

Sistema de control PLC Siemens integrado con rendimiento estable, entrada directa de ángulo y función de memoria de datos. Admite múltiples idiomas, incluidos inglés, ruso, tailandés y vietnamita.
