Máquina para barras colectoras 3 en 1 DXJ-50CN

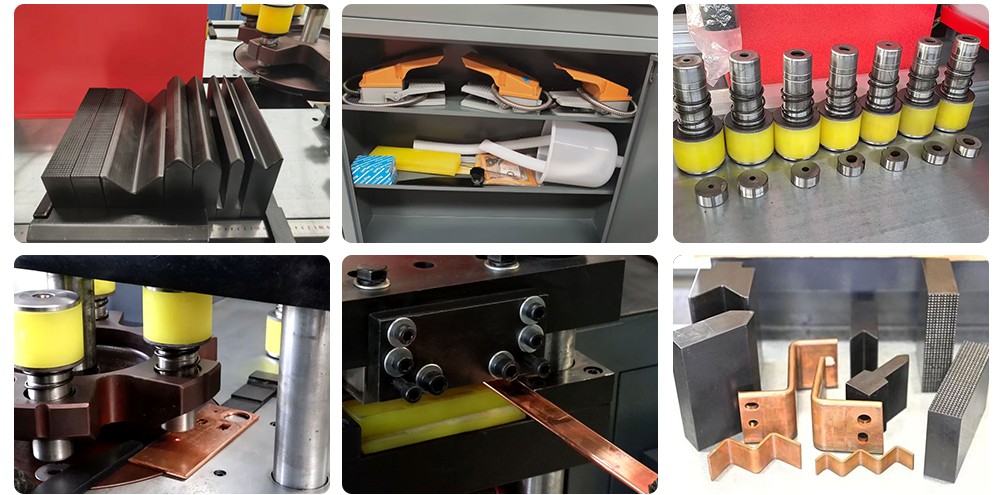

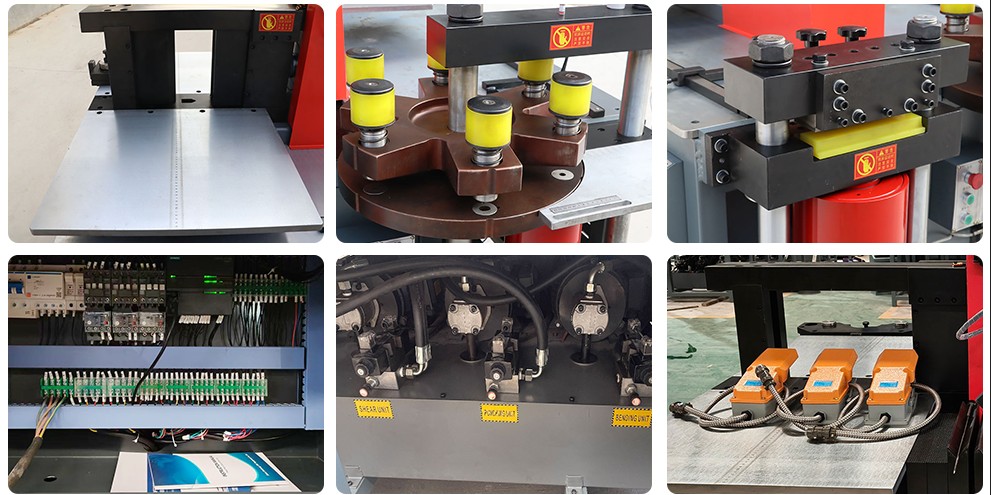

Esta máquina procesadora de barras colectoras DXJ-503ESK cuenta con tres estaciones hidráulicas de funcionamiento independiente para punzonado, cizallado y doblado. Las tres estaciones pueden trabajar al mismo tiempo sin afectarse entre sí. Los moldes estándar están completos: orificios redondos Φ7/Φ9/Φ11/Φ13/Φ17/Φ21, orificios oblongos Φ13×18, Φ17×21, además de 3 juegos de doblado plano y 1 juego de estampado.

El diámetro total del cilindro de la estación de cizallado es de 245 mm, el diámetro interior es de 190 mm, el diámetro del vástago del pistón es de 120 mm y la fuerza de cizallado es de 800 kN. Puede procesar barras de cobre y aluminio de hasta 260 mm de ancho y 16 mm de espesor. El punzonado utiliza tres métodos de posicionamiento: láser + doble escala + pasador de posicionamiento. Los moldes de punzonado han superado todas las pruebas de fatiga y pueden perforar 5.000 orificios de forma continua sin fallos, a razón de 0,2 minutos/orificio; el diámetro mínimo del orificio es de φ3,2 mm. El diámetro máximo del orificio es de φ35 mm. La precisión de doblado es de ±0,5°, el procesamiento mínimo es de 3 mm de espesor y 20 mm de ancho, y el procesamiento máximo es de 16 mm de espesor y 260 mm de ancho. Cizallado de doble columna, sección transversal lisa, sin rebabas, sin desperdicios y sin esquinas hundidas. El motor 100 % de cobre puro tiene una garantía de 5 años; el troquel de punzonado es de Cr12MoV y el troquel de doblado y forjado es de 45#, ambos duraderos y resistentes al desgaste. Sistema de control PLC Siemens, estable y fiable, con entrada directa del ángulo, función de memoria y compatibilidad con los idiomas inglés/ruso/tailandés/vietnamita.
