Máquina para barras colectoras de cobre DXJ-80CN

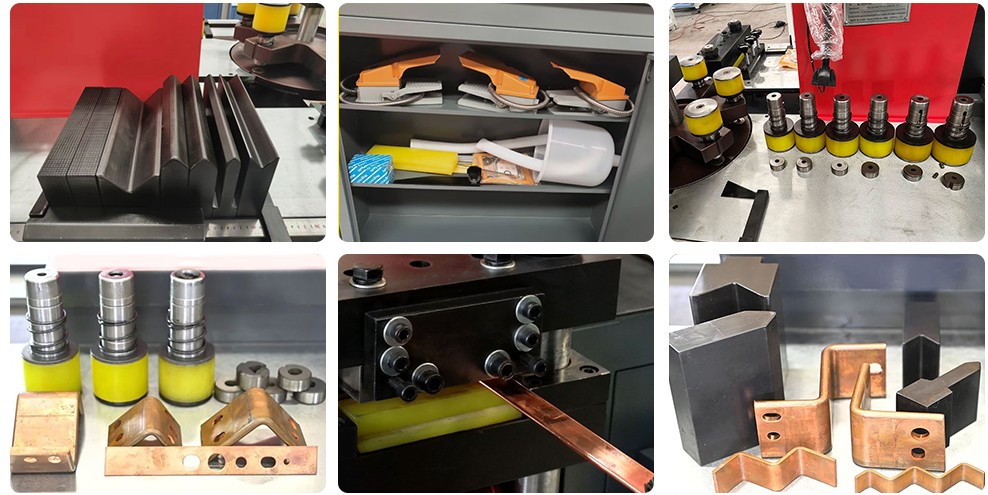

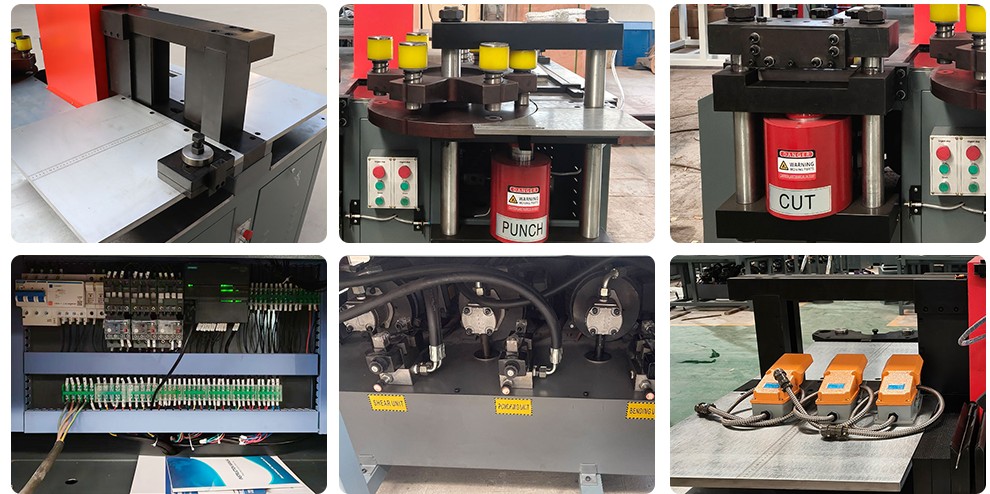

Esta máquina de procesamiento de barras colectoras DXJ-803ESK cuenta con tres estaciones hidráulicas de funcionamiento independiente para punzonado, cizallado y doblado. Las tres estaciones pueden trabajar al mismo tiempo sin afectarse entre sí. Los moldes estándar están completos: orificios redondos Φ7/Φ9/Φ11/Φ13/Φ17/Φ21, orificios oblongos Φ13×18, Φ17×21, además de 2 juegos de doblado plano.

Los cilindros de las tres unidades adoptan un diámetro total de 245mm, un diámetro interior de 190mm, un vástago de pistón de 120mm y una presión de 800KN. El punzonado adopta tres métodos de posicionamiento: láser + doble escala + pasador de posicionamiento. Los moldes de punzonado han superado todas las pruebas de fatiga, y pueden realizar 5.000 orificios de forma continua sin fallos, a razón de 0.2 minutos/orificio; el diámetro mínimo del orificio es de φ3.2mm. El diámetro máximo del orificio es de φ35mm. La precisión de doblado es de ±0.5°, el procesamiento mínimo es de 3mm de espesor y 20mm de ancho, y el procesamiento máximo es de 20mm de espesor y 300mm de ancho. Cizallado de doble columna, sección transversal lisa, sin rebabas, sin desperdicios y sin esquinas hundidas. El motor 100% de cobre puro cuenta con una garantía de 5 años; el troquel de punzonado es de Cr12MoV y el troquel de doblado y forjado es de 45#, ambos duraderos y resistentes al desgaste. Sistema de control PLC Siemens, estable y fiable, con entrada directa del ángulo, función de memoria y compatibilidad con los idiomas inglés/ruso/tailandés/vietnamita.
